Интеграция котельной в существующее здание представляет собой сложную задачу, особенно если изначально при проектировании помещения под нее не было заложено. В связи с этим, предпочтительнее разрабатывать помещение для котельной параллельно с проектированием всего здания.
Котельные бывают
Отдельно стоящая котельная
Монтаж оборудования осуществляется в отдельном здании, которое соединённо с основным домом посредством инженерных коммуникаций. Выделенная котельная представляет собой наиболее гибкое решение, поскольку позволяет установить котел любого типа, при этом шум и запахи, связанные с использованием топлива, не доставят дискомфорта жильцам.
Пристроенная котельная
Пристроенная котельная является дополнением к основному зданию. Подобное расположение обладает несколькими достоинствами, главным из которых является возможность монтажа котельной рядом с большинством строений.
Встроенные котельные
Котельное оборудование устанавливается в выделенном помещении, расположенном внутри здания. На этапе проектирования стремятся разместить котельную в центральной части здания относительно других помещений, чтобы облегчить монтаж инженерных сетей. Некоторые виды котлов (котлы с наддувной горелкой характеризуются повышенным уровнем шума, что требует организации дополнительной звукоизоляции котельного помещения. Учитывая расположение потенциально опасного отопительного оборудования непосредственно в жилом доме, проектирование и монтаж должны осуществляться опытными инженерами, строго соблюдая нормы и правила, установленные СНиП.
Изисквания к помещению котельной в частном доме существенно варьируются в зависимости от используемого котлом вида топлива. Особенности помещений для газовых, дизельных и твердотопливных котельных будут рассмотрены в отдельных материалах. В этой статье мы обозначим требования, которые актуальны для котельных любого типа.
В котельной нельзя разместить больше двух отопительных котлов. В помещении котельной запрещено хранение горючих веществ и материалов. Пол в котельной должен быть бетонным, а стены – бетонными или кирпичными. Поверхность пола и стен необходимо облицевать кафельной плиткой или покрыть негорючей минеральной штукатуркой. В определенных ситуациях допустимо покрытие пола металлическим листом. Перед котлом и по бокам от него должно быть достаточно места для удобства эксплуатации, обслуживания и ремонта. Требуемые размеры свободного пространства указаны в документации к оборудованию.
Система приточно-вытяжной вентиляции и дымоход должны быть выбраны с учетом мощности и особенностей конструкции котла. Дверь, соединяющая котельную с внутренними помещениями дома, должна быть огнестойкой. Полный перечень требований к помещению котельной, зависящий от типа и модели котла, доступен в соответствующих строительных нормах и правилах на сайте Ростехнадзора, а также в документации к отопительному оборудованию, предоставляемой поставщиком.
Устройство котельной
Ранее мы уже представили сжатое описание котельной в частном доме. Теперь перейдем к обсуждению оборудования и инженерных систем, обеспечивающих ее работу, и коснемся вопроса об устройстве котельной. Рассмотрим требования, предъявляемые к котельной в частном доме, ее габариты и другие важные параметры…
- котел отопления служит генератором тепла в котельной. Топливо, сгорая в топочной камере котла, нагревает теплоноситель, поступающий в радиаторы отопления и бойлер косвенного нагрева для приготовления воды ГВС;
- бойлер или как его еще называют бак-водонагреватель, служит для нагрева воды для системы горячего водоснабжения. Внутри бака проходит трубка, по которой циркулирует горячий ;
- теплоноситель, поступающий от котла нагревая воду для ГВС;

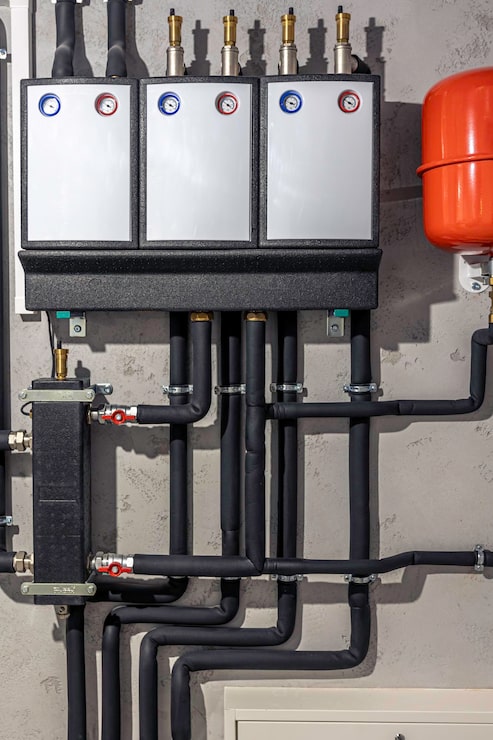

- распределительный коллектор обеспечивает распределение и циркуляцию теплоносителя в отопительных контурах (радиаторы, теплые полы, бойлеры), а так же управляет температурой теплоносителя. В состав коллектора входят циркуляционные насосы, гребенка и гидравлические разделители;
- расширительные баки компенсируют повышение давления теплоносителя или воды горячего водоснабжения при нагреве;
- дымоход котла отводит продукты сгорания топлива на улицу. От того насколько качественно рассчитан и установлен дымоход зависит КПД котла и его безопасность;
- группа безопасности котла состоит из манометра, воздухоотводчика и предохранительного клапана. Группа безопасности защищает систему отопления от возникновения избыточного давления, а так же удаляет из системы воздух;
- система подпитки котла так же служит контролю давления теплоносителя, только в отличие от группы безопасности, предотвращает снижение давления, возникающее в результате испарения теплоносителя через воздухоотводчик и других утечек;
- автоматика котла представляет собой электронное устройство обеспечивающее управление работой системы отопления и ГВС;
- трубопроводы и запорная арматура;
В большинстве частных домов водогрейные котельные используют перечисленное оборудование, за исключением бойлера, поскольку не все котельные предназначены для приготовления горячей воды.
Газовая котельная и требования к помещению
Газовое оборудование котельной связано с повышенной опасностью, поэтому к помещению, в котором оно будет размещено, предъявляются специальные требования. Подробный список этих требований можно найти на сайте Ростехнадзора, ознакомившись со строительными нормами и правилами, такими как СНиП «Котельные установки» и «Газоснабжение».
Ниже будут представлены основные требования, позволяющие оценить целесообразность организации газового отопления для конкретного объекта. Проектирование и монтажные работы должны выполняться инженером с учетом действующих СНиП.
Размещение газового котла мощностью до 60 кВт
можно не выделять отдельное помещение, допустима установка в кухне. В эту категорию попадают практически все настенные котлы и некоторые напольные. Помещение кухни должно обладать такими характеристиками: высота потолка не менее 2,5 м, объем более 15мᶟ + 0,2мᶟ на каждый кВт мощности котла. Приточно-вытяжная вентиляция должна обеспечивать трехкратный воздухообмен в помещении за час + приток объема воздуха необходимого для горения топлива. Необходимым условием является наличие форточки.
Газовая котельная мощностью до 150 кВт
может располагаться в отдельном помещении на любом этаже дома или в подвале. Помещение должно быть обеспеченно естественным освещением, а его стены, общие с другими помещениями здания должны обладать минимальной огнестойкостью 0,75 ч. Минимальная высота потолка 2,5 м, а минимальный объем 15 м². Вентиляция должна обеспечивать 3х кратный воздухообмен за 1 час + воздух необходимый для процесса горения топлива.
Под котельную мощностью до 350 кВт
подойдет помещение на первом или цокольном этаже или в подвале. Высота потолка должна быть не меньше 2,5 метра, в помещении должно быть естественное освещение. Огнестойкость стен, общих со смежными помещениями должна быть более 0,75 ч. Размеры помещения должны обеспечивать удобный доступ для технического обслуживания оборудования. Приточно-вытяжная вентиляция должна быть рассчитана так чтобы обеспечивать тройной воздухообмен за 1 час + подача воздуха для сгорания газа.
Газовая котельная, размещенная на первом или цокольном этаже, а также в подвале, должна быть оборудована отдельным выходом наружу. Дверь, соединяющая помещение котельной с остальными помещениями здания, должна быть огнестойкой.
В некоторых ситуациях, например, когда требуется обеспечить отоплением уже построенного частного дома, оптимальным вариантом может стать возведение отдельного помещения для газовой котельной. К пристроенным помещениям предъявляются особые требования, которые мы перечислим (мощность котла не превышает 350 кВт):
- расстояние по плоскости стены основного здания от пристройки до оконных или дверных проемов должно быть больше 1 метра;
- стена пристройки не должна быть конструктивно связанна со стеной основного здания;
- требования по габаритам помещения, вентиляции освещению и пр. соответствуют требованиям к помещениям встроенных котельных соответствующей мощности.
Котельная на твердом топливе
Котельную, работающую на твердом топливе, можно применять в качестве основного или дополнительного источника тепла для обеспечения отоплением и горячей водой как частного дома, так и промышленного предприятия. Использование твердого топлива обходится дешевле, чем солярки или электроэнергии, а такие виды, как пеллеты или дрова, оказывают незначительное негативное воздействие на окружающую среду, поскольку при их сгорании в атмосферу выделяется такое же количество углекислого газа, как и при естественном разложении древесины.
Твердотопливные системы отопления отличаются от газовых или дизельных, обладая рядом характеристик, которые в зависимости от условий использования могут быть как достоинствами, так и недостатками.
Ключевым достоинством твердотопливной котельной является значительная независимость от внешних факторов. Использование твердотопливного котла позволяет создать полностью автономную систему отопления и горячего водоснабжения, не зависящую от каких-либо внешних коммуникаций. При проектировании системы отопления здания с естественной циркуляцией теплоносителя, для ее функционирования даже не требуется электропитание. Высокая автономность, характерная для твердотопливных котельных, делает их оптимальным выбором для удаленных или районов с ограниченной инфраструктурой. Данное свойство также позволяет применять твердотопливный котел в качестве резервного источника тепла при перебоях с электричеством, газом или поставками дизельного топлива. Кроме того, котельные данного типа отличаются экономической целесообразностью. В тех регионах, где дрова или уголь легко доступны, твердотопливное отопление может оказаться более выгодным по сравнению с газовым. Аналогично, деревообрабатывающие предприятия могут использовать отходы производства в качестве топлива для котельной, что обеспечивает экономию средств.
Основной проблемой котельных, работающих на твердом топливе, является сложность полной автоматизации их функционирования. Продолжительность работы твердотопливного котла на одной загрузке, в идеальных условиях, составляет не более трех дней при использовании угля и одного дня при использовании дров, однако в реальных условиях этот показатель значительно ниже. В связи с этим, обеспечить такой же уровень комфорта, как при использовании газа или жидкого топлива, не представляется возможным.
В последнее время все чаще выбирают котельные, использующие древесные гранулы, или пеллеты. Они сочетают в себе выгоду и экологичность, характерные для твердотопливных котельных, и при этом обеспечивают автоматическую подачу топлива из бункера в котел, что делает их эксплуатацию удобной, как и у котельных, работающих на других видах топлива. Однако для функционирования пеллетной горелки необходимо электропитание, поэтому такая котельная не может быть полностью независимой от электросети.
Котельная на жидком топливе
Для начала, чтобы понять особенности работы жидкотопливной котельной, важно разобраться в отличиях ее оборудования от котельных, использующих другие виды топлива. Ключевое различие заключается в наличии топливной системы, которая обеспечивает хранение топлива и его подачу к горелке. Эта система включает в себя: резервуар для хранения топлива, насос для его транспортировки, трубопроводы и фильтры, предназначенные для очистки топлива перед подачей в котел.
Топливо из бака перекачивается насосом к горелке. Жидкотопливная горелка создает горючую топливовоздушную смесь и сжигает ее в камере сгорания котла. Теплоноситель циркулирует через теплообменник котла, что приводит к его нагреву. Затем нагретый теплоноситель направляется в распределительный коллектор.
Распределительный коллектор представляет собой элемент системы, обеспечивающий циркуляцию теплоносителя, регулирование его температуры и распределение по отопительным контурам, таким как радиаторы, теплые полы и бойлеры. В его структуру входят смесительная гребенка, циркуляционные насосы и гидравлическая стрелка. По мере движения по контурам теплоноситель передает тепло и возвращается по обратной линии к теплообменнику котла, после чего цикл повторяется.
В перечень оборудования и инженерных систем, установленных в дизельной котельной, также входят:
- трубы и запорная арматура (краны);
- дымоход отвечает за удаление продуктов сгорания топлива;
- расширительные баки компенсируют изменение давления теплоносителя в системе;
- узел подпитки компенсирует недостаток теплоносителя, возникающий из-за утечек и испарения теплоносителя через воздухоотводчик;
- электронная автоматика управляет работой оборудования котельной.
Требования к помещению котельной определяются установленным оборудованием и типом используемого топлива: газом, дизелем, дровами или пеллетами. В целом, можно отметить, что для обеспечения свободного и безопасного доступа к оборудованию требуется достаточно места.
