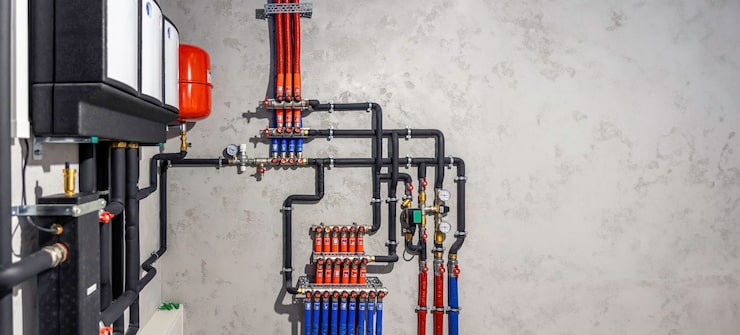

Отопительная система частного дома включает в себя грамотно установленный котел, трубы и радиаторы, соединенные фитингами. Эта система обеспечивает циркуляцию теплоносителя и передачу тепла в комнаты посредством радиаторов.
Открытая система отопления дома
Система отопления открытого типа хорошо известна, однако с появлением оборудования, такого как циркуляционные насосы, обеспечивающие более эффективную прокачку теплоносителя по сравнению с гравитационной, ее применение стало менее распространенным. Открытая система отопления требует учета ряда факторов, которые я сейчас перечислию:
- диаметр труб должен быть большой, для снижения сопротивления движение теплоносителя;
- трубы должны монтироваться под наклоном, для обеспечения самотека;
- расширительный бачок монтируется выше самой верхней точки трубопровода. Бачок в данном случае выполняет функцию сброса воздуха, компенсация воды в системе отопления;
Если у вас есть какие-либо дополнения, пожалуйста, поделитесь ими на форуме.
Я думаю, что с открытой системой всё очевидно, она не отличается удобством. Однако, есть одно исключение: она оказывается полезной, когда в вашем доме или коттедже отсутствует электричество или происходят регулярные перебои, поскольку она не зависит от электричества. Это означает, что при отключении электроэнергии (при условии, что котел не требует электричества) ваша система отопления продолжит функционировать.
Отопление частного дома, функционирующее по принципу замкнутого цикла
Это система отопления для частного дома, предусматривающая регулировку давления, что позволяет пользователю самостоятельно устанавливать оптимальный уровень давления в системе. Такая возможность требуется, если котел отопления имеет ограничения по рабочему давлению.
Регулировка давления в системе означает, что вы способны установить требуемый уровень, будь то 2, 3 или больше атмосфер. Однако важно учитывать допустимое рабочее давление котла. Например, некоторые модели, включая мою, рассчитаны на рабочее давление 1,2 атм, в то время как другие способны выдерживать 3 атм и выше. Информацию о рабочем давлении котла можно найти в его паспорте.
Для функционирования замкнутой системы отопления требуются следующие компоненты:
- Группа безопасности. Предохранительный клапан предназначен для снижения избыточного давления в системе. Любой котел может выйти из строя, и если автоматика не сработала, и котел закипел, клапан сбросит избыточное давление, чтобы избежать разрыва труб или радиаторов. Автоматический воздухоотводчик — из системы трудно удалить весь воздух, однако воздухоотводчик значительно облегчает эту задачу. Манометр — отображает текущее давление в системе отопления частного дома;
- Расширительный бак — предназначен для восполнения потерь воды в системе и предотвращения гидроударных воздействий;
- Циркуляционный насос для отопления — проталкивание воды.
Расположение этих элементов следующее. Группа безопасности (в открытой системе это открытый бак, устанавливаемый на самой верхней точке) подключается к трубопроводу на выходе из котла горячего теплоносителя. Таким образом, группа безопасности активируется незамедлительно, если выйдет из строя автоматика котла. Расширительный бак устанавливается на обратной линии – допускается установка и на подаче, но в этом случае температуры будут повышенными. Насос может быть установлен как на подаче, так и на обратке, однако во втором случае это предпочтительнее, поскольку на подаче теплоноситель имеет более высокую температуру, что может сократить срок службы насоса.
Монтаж замкнутой системы отопления в частном доме
На схемах пунктиром обозначен альтернативный способ подключения (который в разговорной речи называют диагональным), и как правило, он оказывается наиболее результативным, особенно при использовании протяженной батареи.
Система отопления частного дома с использованием одной трубы
Это решение является наиболее удобным и действенным, при условии, что на одной линии до четырех радиаторов. В противном случае, радиаторы, расположенные дальше, не смогут достичь необходимой температуры.
Система отопления частного дома, выполненная по однотрубной схеме с прокладкой труб
Эта схема подключения окажется более действенной, чем предыдущая, поскольку здесь предусмотрена основная труба и трубки, соединяющие её с радиаторами. В данном случае диаметр основной трубы должен превышать диаметр подключаемых трубок. Какую функцию выполняет основная труба? Она обеспечивает свободное циркулирование теплоносителя и равномерную подачу в каждый радиатор.
Система отопления частного дома с двухтрубной разводкой
Две параллельные трубы подводят теплоноситель к последней батарее. Это решение обеспечивает точное прохождение теплоносителя через радиатор перед возвратом в обратную линию. Однако, при отсутствии соответствующей регулировки подачи, вода может проходить через первые два радиатора и возвращаться.
Оптимальная схема распределения системы отопления в частном доме
на самом деле не знаю как назвать данную разводку, но то, что она самая эффективная это бесспорно. В данной разводке мы видим что теплоноситель как бы высасывается из первой батареи. Такая разводка гарантирует проход теплоносителя через все радиаторы. Но не надо забывать и про регуляцию. Про регуляцию, правильную, я вам расскажу как-нибудь подробнее.
На сегодняшний день это наиболее распространенные схемы разводки труб системы отопления частного дома. Важно учитывать, что обычно до четырех радиаторов рекомендуется подключать к одной разводящей трубе. Представленные примеры не содержат оптимального или неоптимального решения, так как каждая система отопления частного дома уникальна, и возможно, ни один из вариантов вам не подойдет, и потребуется разработка индивидуальной разводкиё.
Ну а пока на этом всё.
