Выбор теплого пола для квартиры: электрика или вода? Монтаж.

Теплый полСистема отопления нагревает воздух в помещении снизу с помощью тёплого пола (настила). Чаще всего используются электрические и водяные системы подогрева пола, которые подсоединяются к центральной или локальной системе отопления.

Археологические раскопки и письменные источники показывают, что попытки создать систему обогрева пола предпринимались ещё с древних времён. Обогрев пола применяли, например, в Древнем Риме. Вначале тёплые полы были привилегией богатых граждан, но постепенно распространились во всех общественных учреждениях (прежде всего, банях), особенно в холодных регионах Римской империи.
Система обогрева пола в римских банях включала в себя специальные печи и каналы под полом. Сжигание дров в печах создавало горячие газы, которые распространялись по каналам. Одна печь служила для обогрева нескольких помещений. После падения Римской империи обычай обогрева пола исчез.
В отличие от Римской империи, где система тёплого пола была утрачена, в Корее на протяжении тысячелетий использовалась система под названием Ондоль. Это слово переводится с китайского языка как «тёплые полости». Предполагается, что данная система была изобретена во время трёх корейских государств (I век до н.э. — VII век н.э.). Принцип её работы был следующим: печь располагалась в кухне или внешней стене комнаты. Под полом прокладывались горизонтальные полости (туннели) для дыма и горячего воздуха, который проходил по полостям во время сжигания дров в печи.

Благодаря особому устройству системы обогрева пола тепло удерживалось в течение длительного времени. По сей день обогрев пола с помощью системы Ондоль характерен для традиционного корейского дома. В современных строениях систему Ондоль в первоначальном виде почти не применяют, её заменяют модернизированные системы водяного и электрического отопления пола. Практически все дома Южной Кореи оснащены системами тёплых полов. На сегодняшний день основными странами производства нагревательной пленки является Южная Корея.

Теплый пол – эффективное технологическое решение для каждой квартиры. Обогрев пола, передающий тепло вверх, обеспечивает прогрев помещения с естественной циркуляцией воздуха. Принцип работы направлен на согревание ног в первую очередь, что может способствовать избежанию простудных заболеваний зимой. Давайте разберемся, какой теплый пол лучше для квартиры.

Водяной или электрический

Тем, кто рассматривает установку тёплого пола в квартире или доме, приходится решать проблему выбора. Для частного дома возможны разные решения, но для квартиры выбор однозначен – второй вариант.

Принятие такого решения обусловлено вопросом получения теплоносителя. В многоквартирных домах его можно взять из системы отопления или из системы горячего водоснабжения. Первый вариант не устраивает, так как большую часть года теплый пол будет простаивать. Работать он начнет только тогда, когда уже появилось отопление.

Если возникнут проблемы другого рода, то в России нельзя брать воду из централизованной системы водоснабжения. Открытое подключение к ней может привести не только к приказанию демонтировать сооружение, но и к крупному штрафу.

Можно установить собственную емкость, но и этот вариант вряд ли станет законным: создание так называемых «мокрых» зон в квартирах запрещено. Требуется котел, который будет прогревать теплоноситель системы не выше 35 градусов.

Кроме того, следует упомянуть и о следующих недостатках.

• риск протечки;
• высокая стоимость контура;
• Система достаточно высока (до 10 см), что может занимать много места в комнате.
• сложность установки.

В целом, жителям многоквартирных домов лучше установить электрические тёплые полы.

Электрический теплый пол в квартире

Выбор еще не завершен, ведь электрические теплые полы бывают двух видов: инфракрасные и кабельные системы.

Инфракрасные полы

Плёночный тёплый пол – сравнительно молодой вид (2-4 года) электрических тёплых полов, где нагревательным элементом служит специальная плёнка. Иногда её называют инфракрасной, хотя любое тепло является результатом инфракрасного излучения. Основными странами производства нагревательной пленки являются Южная Корея и Нидерланды. Южная Корея – главный поставщик греющей пленки в страны СНГ. Существуют модели пленки, которые можно использовать под плиточный клей для укладки кафеля.

Принцип работы основан на излучении волн устройством, расположенным под напольным покрытием. Покрытие нагревается от этих волн и передаёт тепло воздуху в помещении.
Преимущества системы — быстрое нагревание. Длинные волны поднимают температуру пола до необходимых значений за несколько минут.

Самой удобной разновидностью инфракрасных теплых полов являются пленочные. Это полосы из карбона, покрытые пленкой. Их легко укладывать: используется сухой способ, полосы располагают непосредственно под покрытием. Толщина системы не превышает 5 мм.

Второй вариант — карбоновые стержни. Важным преимуществом является цена, они на 10 — 20% дешевле пленочных полов, однако для укладки доступен лишь «мокрый» способ.

Типы пленочного теплого пола

Существуют два вида пленочных полов: углеродный, иногда называемый графитовым, и биметаллический.

• Углеродный:Этот элемент представляет собой резистивное сопротивление между двумя слоями лавсановой пленки (параллельное соединение углеродных теплоэлементов). Греющую плёнку можно использовать для обогрева помещений любого типа в качестве основного или дополнительного источника тепла, а также для обогрева открытых площадок. Термопленку можно расположить на полу, стенах и потолке помещения.

Плёнка позволяет обустроить тёплый пол быстро и просто. После её укладки можно разобрать и переместить в другое помещение по необходимости.

• Биметаллический:Существует биметаллическая пленка из полиуретана с двумя слоями: нижний — алюминиевый сплав, верхний — медный сплав. Пленка выпускается в виде рулона, разделенного на квадратные секции размером 0.585×0.545 мм. В структуре каждой секции по краям расположена разомкнутая токоведущая шина, соединенная зигзагообразным проводником толщиной 1 мм с шагом 1 мм.

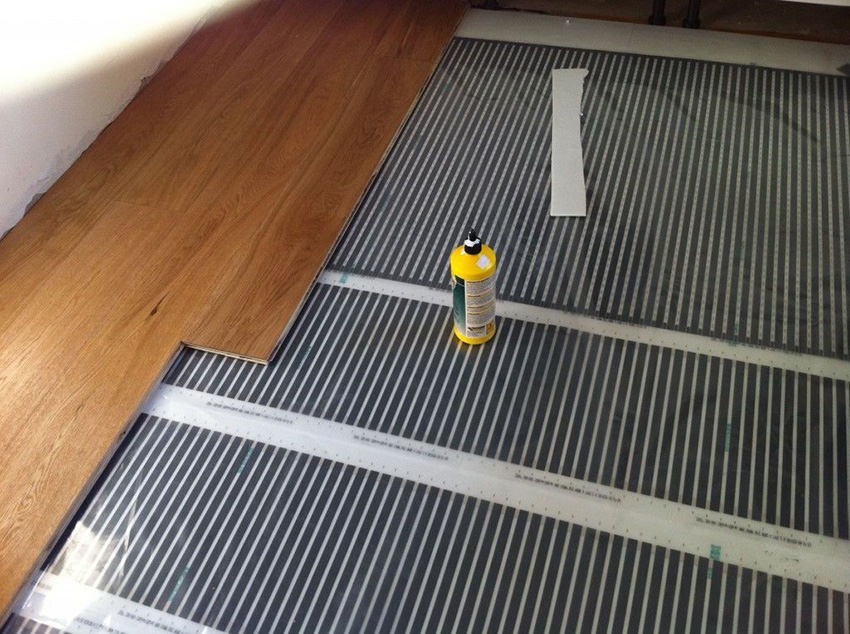

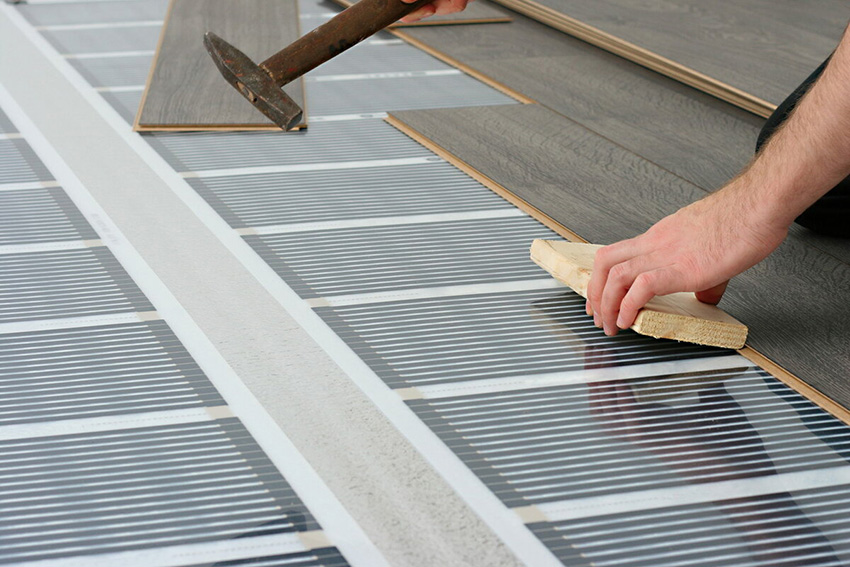

  Пленка предназначена для укладки под напольные покрытия: ламинат, линолеум, ковролин. Не подходит под плитку. Максимальная рекомендованная температура терморегулятора +27 °C из-за особенностей декоративных покрытий. Например, дерево комфортно ощущает температуру до +28 °C. При превышении этой температуры оно может со временем рассыхаться. заземленияПодключение возможно с использованием УЗО или дифференциального автомата.

Кабельная система

Кабельные системы с подогревом пола различаются типом используемого резистивного провода: одножильного или двужильного.

В первом случае монтаж может быть затруднен из-за наличия только одной жилы. соединение концов проводаЕщё один минус – довольно высокое электромагнитное излучение. Его воздействие может быть вредным для здоровья.

Двужильный кабель лишен этих недостатков. Отсутствие необходимости соединять начало и конец кабеля даёт ещё и существенную экономию.

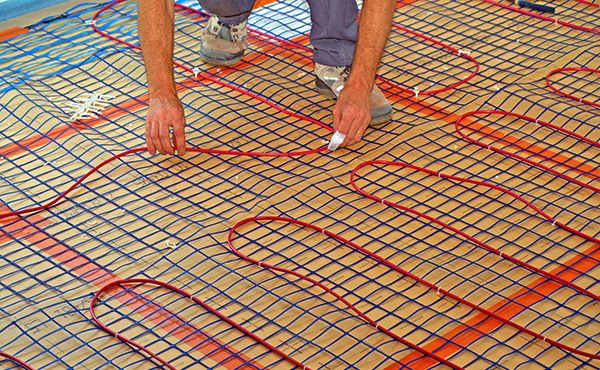

Независимо от выбора варианта, кабельная система может быть произведена как простым кабелем, так и сетчатым полотном с прикрепленным к нему резистивным проводом. Такой вариант называется «матом».

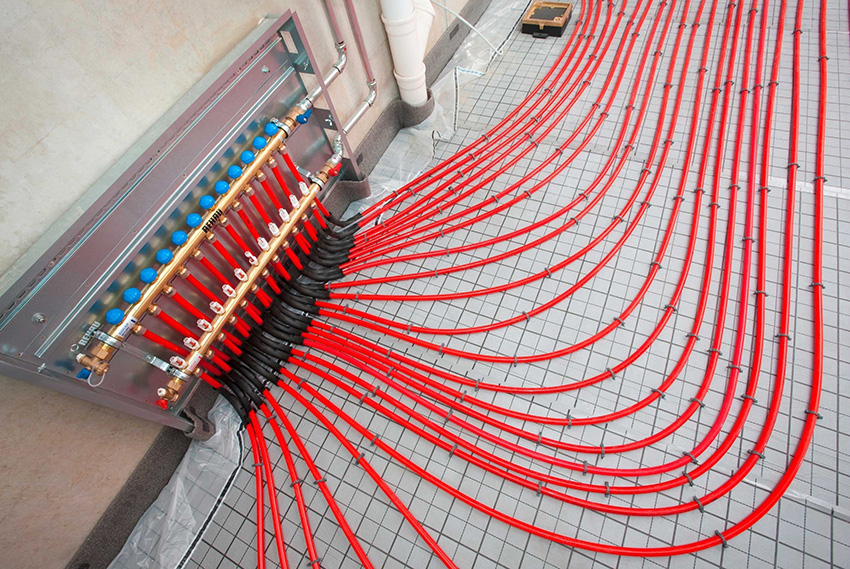

Водяной тёплый пол

Теплый пол на основе воды может частично, до тридцати процентов, снизить нагрузку на радиаторную систему отопления или полностью её заменить, при условии, что тёплый пол сможет обеспечить достаточное количество тепла для компенсации потерь в помещении.

Напольные системы отопления часто используют в разных сферах строительства: многоэтажных домах, коттеджах, отдельных квартирах, магазинах и торговых центрах, спортивных и культурно-развлекательных объектах, сооружениях для культа, подогреве полей стадионов, площадок, дорог и подъездных путей, ангарах, взлетно-посадочных полосах и так далее.

Системы можно устанавливать как во время строительства, так и после завершения работ. К ним можно подключаться к теплосетям или использовать в качестве самостоятельной системы отопления.

Повышенная эффективность теплоотдачи позволяет снизить температуру теплоносителя и поддерживать комфортную температуру в помещении. При понижении температуры на 2°С по сравнению с традиционными радиаторами ощущение тепла остаётся прежним. Такое снижение температуры приводит к уменьшению энергопотребления на 12%.

Новинки в строительстве позволяют использовать систему водяного теплого пола в разных зданиях.

В квартирах можно использовать водяной тёплый пол при соединении через теплообменные узлы, спроектированные для сохранения гидродинамической системы центрального отопления.

В отличие от электрополов, водяные тёплые полы можно размещать под мебелью без риска её повреждения, что даёт возможность легко переставлять мебель и менять интерьер.

Для водяного тёплого пола применяют трубы из сшитого полиэтилена или металлопластика. Такой материал устойчив к коррозии, а внутренний слой трубок не накапливает отложения, что позволяет сохранить диаметр сечения.

В настоящее время создаются системы, использующие трубопроводы небольшого диаметра (от 8 мм).

В настоящее время созданы легкие и разборные системы водяного напольного отопления, не нуждающиеся в бетонной заливке.
Водяной тёплый пол подходит для большинства покрытий, включая паркет, если соблюсти условия установки и автоматизировать систему.

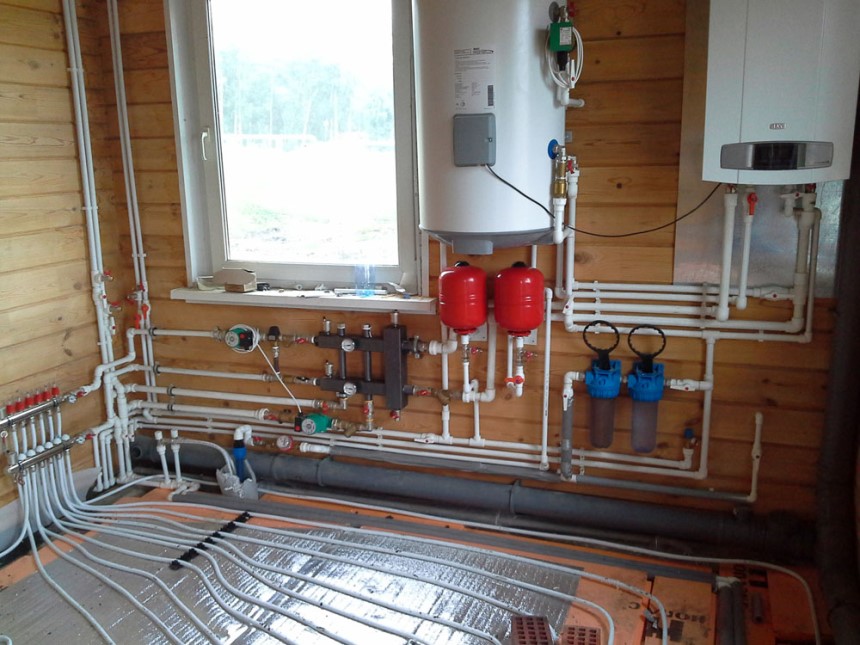

Система водяного тёплого пола функционирует просто: для обогрева используется горячая вода. газовый котелМожно выбрать систему водяного пола либо центральное отопление. Подогрев воды, циркулирующей по системе, обеспечивает равномерное распространение тепла снизу вверх. В результате помещения не имеют холодных зон или слабо прогретых участков.

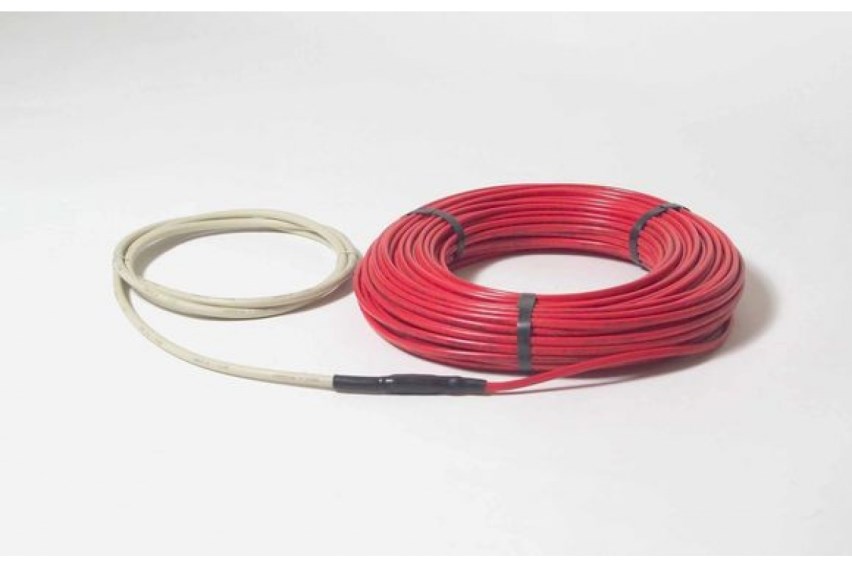

Выбор греющего кабеля

Для тёплых полов выпускаются одножильные и двухжильные кабели. греющий кабельКабель с двумя проводами служит для нагрева в ситуациях, когда подключение электроэнергии с двух противоположных сторон затруднительно, например, при отоплении водостоков или труб. Высокая цена кабеля делает его применение для обогрева жилых помещений экономически невыгодным.

Общая мощность греющего кабеляОбщая площадь теплого пола должна быть равна площаде пола, где будет находиться тёплый пол, умноженная на удельную мощность обогрева в Вт/м². ²Важно помнить, что поверхностью пола, где проложен кабель, не должны закрываться мебель или приборы с узким или непроходимым пространством между собой и полом – например, холодильники, шкафы без ножек или душевые кабинки. Если греющий кабель служит для комфортной температуры на полу, а не для обогрева всего помещения, лучше размещать его только под участками пола, по которым будут ходить. Такая установка упростит монтаж и поможет сэкономить электроэнергию.

Для нагревательного кабеля лучше приобрести запас по мощности. Не нужно опасаться излишнего расхода электроэнергии, ведь кабель рассчитан с запасом на сильные морозы до -20°C. Слабый кабель может не справиться с обогревом при таких температурах. Мощный кабель в умеренную холодную погоду и межсезонье будет чаще отключаться терморегулятором.

Выбор кабеля с запасом по мощности упрощает задачу, так как отпадает необходимость в сложных электротехнических расчётах. При определении удельной мощности обогрева необходимо учитывать предельно допустимую мощность для разных типов напольного покрытия и рекомендованную величину мощности в зависимости от условий использования тёплого пола.

Максимальная пропускная способность кабеля при различных напольных покрытиях.

• Натуральная пробка — не более 80 Вт/м²;
• Ламинированное половое покрытие – не более 120 Вт/м²;
• Натуральный паркет — не более 150 Вт/м².

Подбор сечения кабеля для теплого пола по условиям эксплуатации.

• При наличии покрытия из паркета, ламината или пробковой плиты минимальный подогрев (теплый пол как дополнительный источник тепла) составляет 80 Вт/м. ²;
• При облицовке плиткой из керамики или декоративным камнем минимальная мощность нагрева составляет 100 Вт/м. ²;
• Согласно нормативам ДБН В.2.6-31 2006, для обогрева надёжно изолированного помещения необходимо 150 Вт на каждый квадратный метр. ²;
• Для обогрева средне утепленных или объемных комнат с высокими потолками и большими окнами требуется 200 Вт на каждый квадратный метр. ².

Например, нужно выполнить минимальное обогревание пола с отделкой декоративным камнем площадью восемь квадратных метров. ²После вычета площади, занимаемой мебелью, в помещении с основным источником отопления получаем величину необходимой мощности 800 Вт, что позволяет выбрать кабель с мощностью максимально близкой к данному значению.

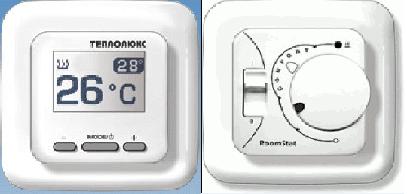

Выбор терморегулятора

Для поддержания комфортной температуры в отапливаемом помещении и экономии электроэнергии используют терморегулятор, который отключает электрический кабель при превышении заданной температуры воздуха.

Существуют обычные и сложные терморегуляторы для теплого пола. Обычные измеряют только температуру воздуха внутри помещения, а сложные снабжены дополнительным датчиком, который учитывает температуру наружного воздуха. Это позволяет включить или отключить теплый пол не после того, как в помещении уже стало холодно или тепло, а с учетом времени, необходимого для прогрева или остывания пола.
В плане экономии электроэнергии сложный датчик не имеет особых преимуществ, но значительно повышает уровень комфорта. Использование сложного терморегулятора особенно целесообразно при устройстве тёплого пола на толстых теплоаккумулирующих стяжках (более 5 см). Самые простые модели программируемых терморегуляторов стоят около 50 долларов и окупаются в течение двух-трёх лет эксплуатации.

При выборе терморегулятора необходимо учитывать его максимальную коммутируемую мощность, которая должна быть больше максимальной мощности кабеля. Бюджетные модели предназначены для работы с устройствами мощностью до двух киловатт.

Выбор теплого пола для квартиры: что лучше.

Обсудили основные аспекты, и можем подвести итоги.

С нашей точки зрения, наиболее подходящим вариантом теплого пола для квартиры в многоквартирном доме будет пленочный инфракрасный пол.

• экономия пространства в помещении;
• Можно пользоваться сухим методом укладки.
• Сбережение электричества по сравнению с остальными методами.
• Установка проста, не требуются особые умения.
• Подходит для большинства видов напольных покрытий.
• Простота обслуживания и надежность в эксплуатации.
• отсутствие вреда для здоровья.

Рассмотрим готовые предложения, представленные на продажу.

1. Инфракрасная нагревательная пленка ELECTROLUX ETS 220-5 с площадью 5 квадратных метров, стоимостью 5789 рублей и мощностью 1100 ватт.
2. Инфракрасный теплый пол CALEO PLATINUM с площадью обогрева 2 квадратных метра и мощностью 460 Вт стоит 5480 рублей (50/230-0,5-2,0).
3. Подогрев пола STEM ENERGY SE-10 Standart площадью 10 квадратных метров с мощностью 2200 Ватт стоит 7000 рублей.

10 типичных ошибок при монтаже тёплого пола.

Множество проблем с теплым полом связаны с неверным монтажом, повреждением кабеля во время установки или эксплуатации. При недостатке опыта рекомендуется обратиться к специалистам. Неквалифицированная укладка может привести к ошибкам и выходу системы из строя.

Три распространенных оплошности при обустройстве тёплых полов.

При недостатке опыта желающим осуществить самостоятельную установку электрического тёплого пола следует избегать допущенных ошибок.

Важно уделять внимание выбору подходящей длины. греющего кабеляУкладывая кабель, его не получится укоротить, потому что это сделать невозможно. Кабели с двумя жилами в экране нельзя разрезать, ведь это вызовет их поломку. Часто новички совершают именно эту ошибку.

Семь распространенных ошибок монтажа теплого пола.

Монтировать датчик температуры в растворе нельзя. Его необходимо поместить в цельную гофру без отверстий для защиты от заливочной смеси. Сильные изгибы запрещены. Датчик температуры может выйти из строя, поэтому нужно обеспечить возможность его простой замены. Невыполнение этого требования затрудняет замену термодатчика.

Видео: Теплые полы от Земского А — сравнение.

Установка электрического тёплого пола собственными силами.

Установка теплого пола привлекает многих владельцев частных домов и квартир. Такой пол подходит практически для любого помещения. Монтаж электрического тёплого пола достаточно прост: нужно правильно уложить кабель, подключить его и выполнить заливку пространства.

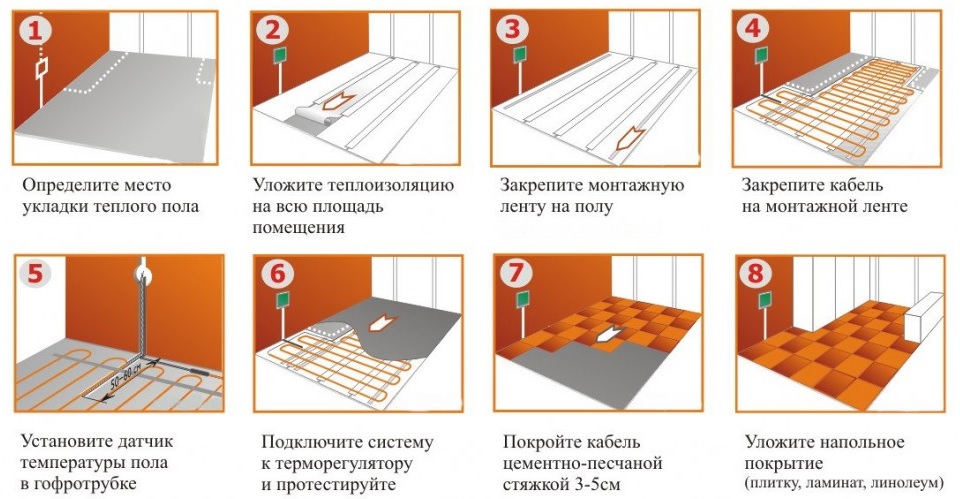

Установка тёплого пола требует выполнения ряда последовательных действий.

Информация для вычисления системы тёплого пола.

Выбирая кабель для теплого пола, мощность указывают ваттами на квадратный метр.
Чтобы достичь нужного уровня обогрева, следует учитывать характеристики каждого помещения. Специалисты советуют придерживаться следующих значений:

• При прокладке кабеля по полу лоджии его мощность должна составлять около 200 Вт на метр. ²;
• в кухне, прихожей и коридоре — 150Вт/м²;
• в спальне – до 1500Вт/м²;
• в ванной и туалете — 180Вт/м².

Обустройство места для размещения терморегулятора

Установка электрических теплых полов начинается с поиска подходящего места для терморегулятора. Устройство должно быть легкодоступным и размещено на высоте не менее 300 мм от пола. Место установки терморегулятора высверливается дрелью с кольцевой насадкой. Для прокладки провода к датчику температуры перпендикулярно поверхности пола выполняется штроба.

Подготовка основания

Тщательно очистите пол от мусора. При неровности пола или наличии трещин выровняйте его стяжкой по нашим рекомендациям. в специальной статье.

Укладка тепло- и гидроизоляции

Для уменьшения потерь тепла пол лучше покрыть слоем теплоизоляции. Это снижает потери на 30% и больше. Края изолятора нужно заклеить фольгированным скотчем. При высокой влажности основания под него укладывают гидроизолирующую пленку.

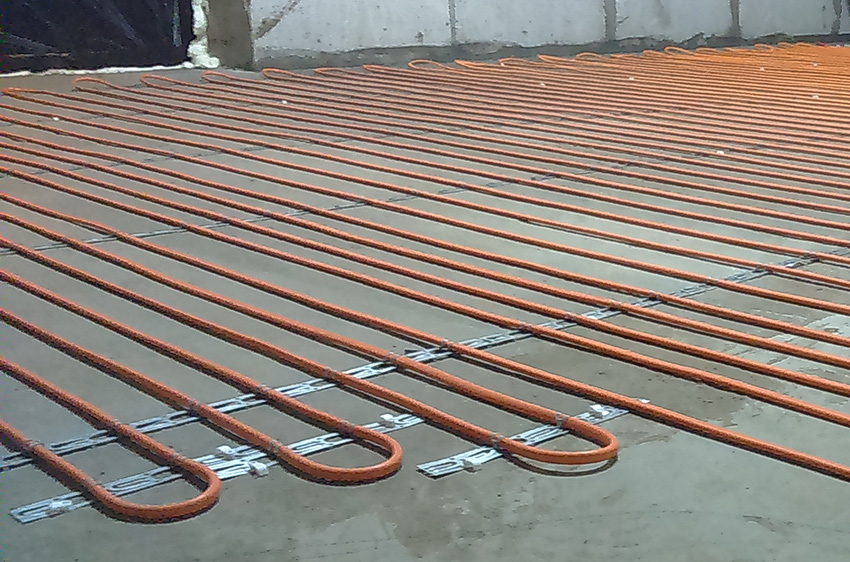

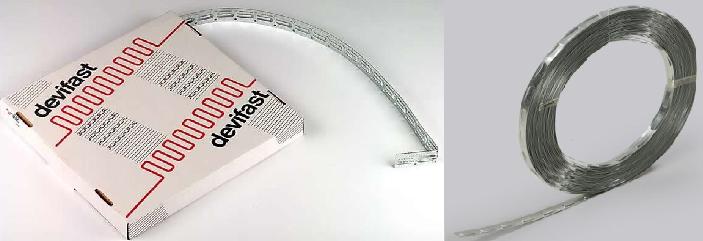

Для усиления конструкции и удобства прокладки обогревающего элемента по теплоизоляции укладывают металлическую сетку с ячейками размером 10-25 мм. По ней укладывается электрический кабель, составляющий основу любого электрического тёплого пола.

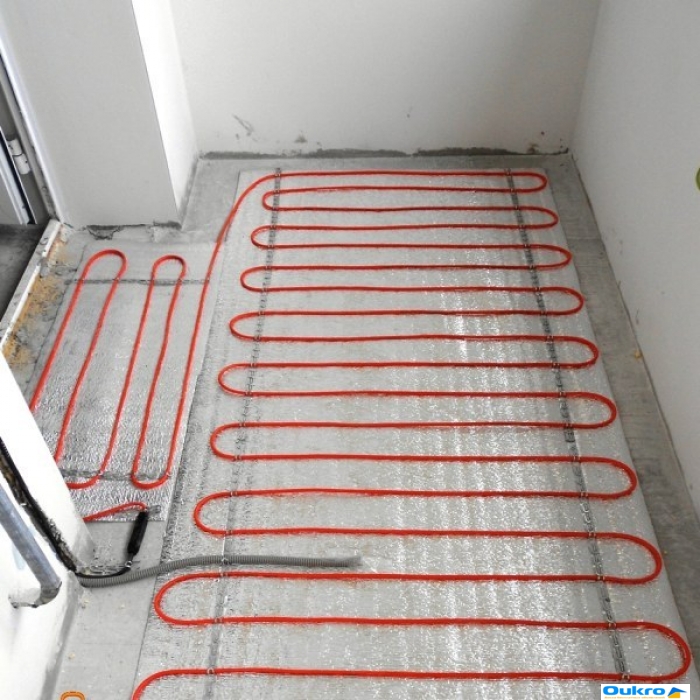

Укладка обогревающего кабеля

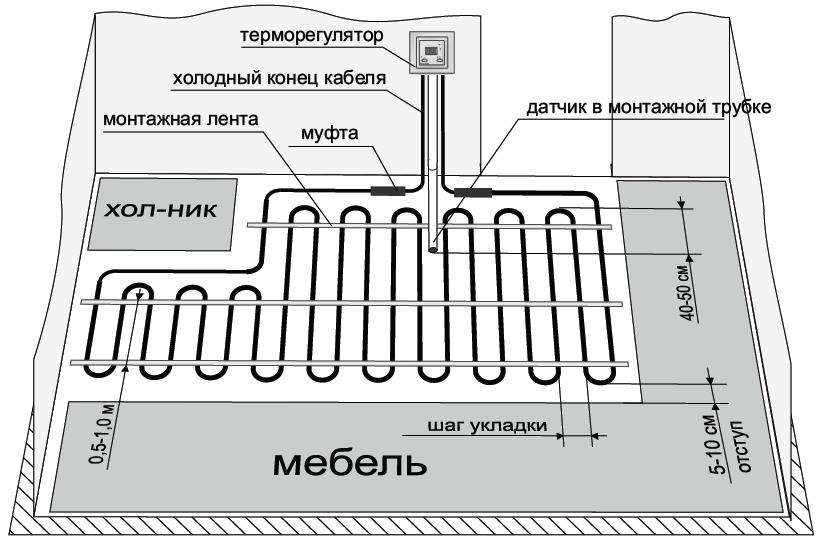

Перед началом укладки кабеля нужно чётко определить электрическую схему, порядок действий и интервал укладки.

Конец кабеля необходимо поместить в гофрошланг и зафиксировать в подготовленной штробе. Соединительную муфту и начало кабеля укладывают на монтажную сетку. Муфта должна быть установлена таким образом, чтобы её полностью залили стяжкой.

Монтаж тёплого пола с электрическим подогревом нужно проводить так, чтобы отрезки кабеля не пересекались, а радиус изгибов был 50 мм и больше.

Порядок установки термодатчика и регулятора

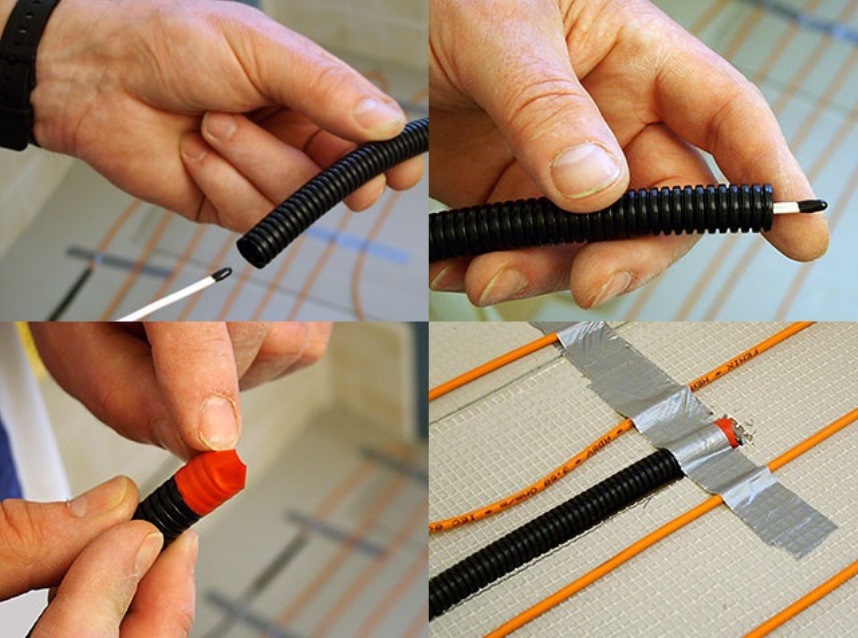

После укладки обогревающего кабеля необходимо установить термодатчик и регулятор температуры. Датчик помещают в штробу вместе с проводом питания, но в отдельный гофрошланг. Располагают его максимально близко к поверхности теплого пола для точного измерения температуры нагрева.

При неполадке датчик просто достают из гофрошланга.

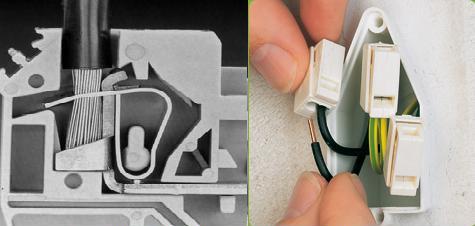

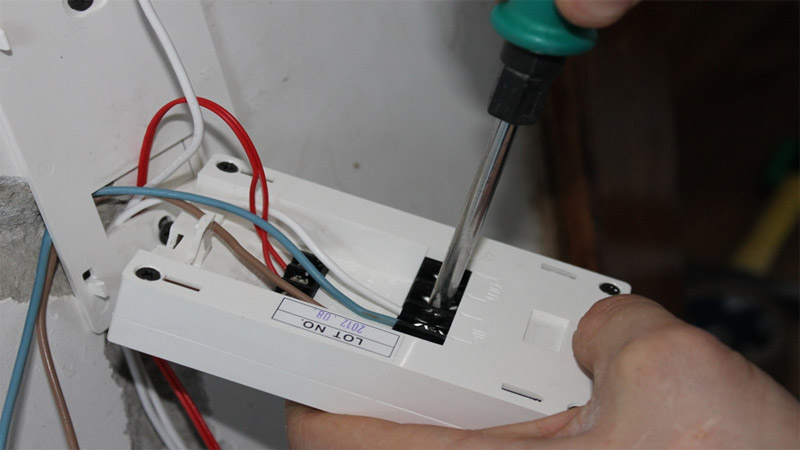

Перед установкой терморегулятора подсоедините все требуемые провода. Помните, что его нельзя размещать в помещениях с повышенной влажностью.

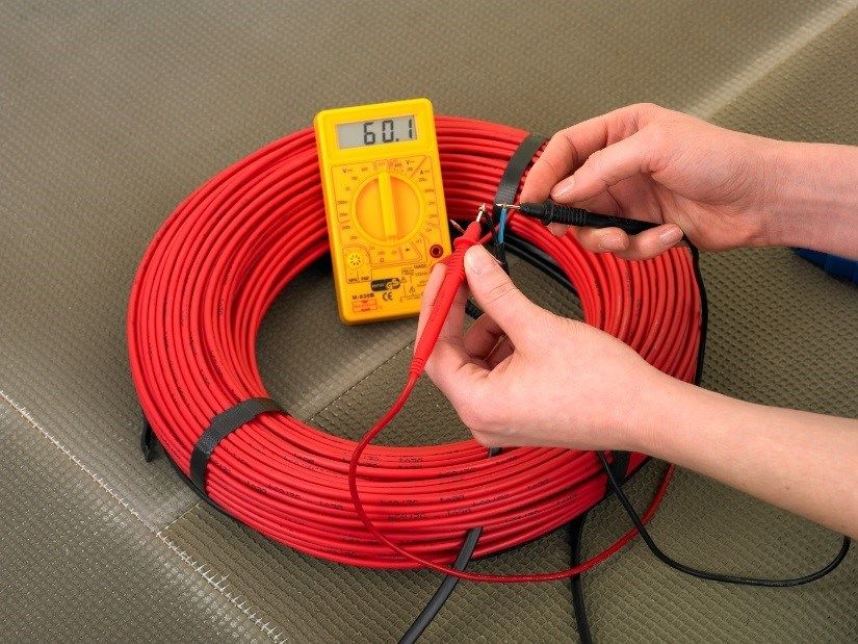

Включение теплого пола в сеть требует проверки соответствия провода нагрузки по силе тока. Максимальная нагрузка разнится в зависимости от материала и сечения проводов кабеля.

Таблица сечения проводов при разной нагрузке.

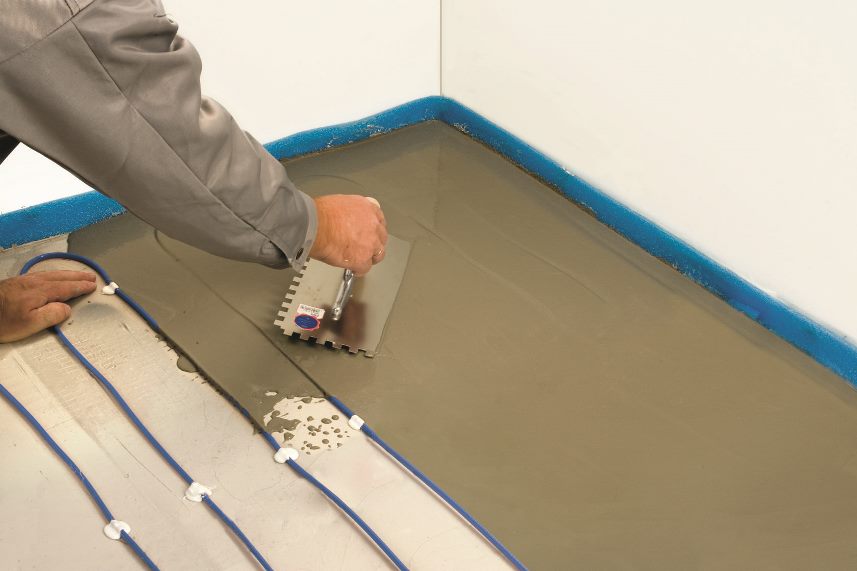

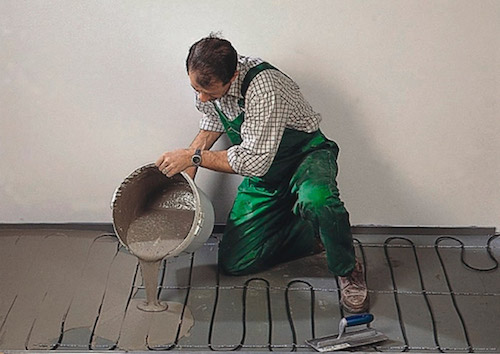

Заливка бетонной смеси и монтаж напольного покрытия.

После завершения монтажа электрической части нужно заливать стяжку. При выполнении этой работы необходимо следовать указаниям, представленным здесь. Толщина готовой стяжки должна быть 5-8 см. Для равномерного распределения раствора по поверхности пола его делают несколько более жидким. В составе раствора обязательно присутствует пластификатор. Перед использованием теплого пола стяжка должна полностью высохнуть.

После полного высыхания стяжки на него можно укладывать финишное покрытие. Лучшая теплоотдача достигается при использовании керамической плитки, гранита и подобных материалов. В случае финишного покрытия из дерева (паркет, доски, ламинат и т.д.) перед укладкой необходимо изучить особые условия его сочетаемости с теплыми полами.

Установка теплых полов с помощью нагревательного кабеля.

Просмотрите видео, чтобы увидеть детали монтажа тёплых полов.

Следуя этим простым правилам, можно уложить теплый пол таким образом, чтобы он долго служил и дарил хозяевам мягкий и комфортный уют.
