Устройство и монтаж погружного насоса Aquario ASP (4)

Погружной насос Aquario ASP подходит для скважин, диаметр которых начинается от 90 миллиметров.

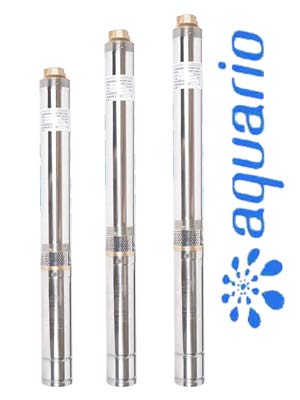

Погружной насос Aquario ASP 3.5

Область применения

Серии насосов типа АСП предназначены для водозабора из колодцев. скважины, емкостейНасос применяется только в частных автономных системах водоснабжения. В производственных и коммерческих целях его использовать нельзя, поскольку характеристики и материалы изготовления не обеспечивают непрерывной работы. Для эффективной подачи воды насос опускают в источник целиком.

Условия эксплуатации

Электронасос питается от сети с параметрами 220В (+6%, -10%) и частотой 50 Гц. При отклонении этих параметров рекомендуется использовать стабилизатор напряжения.
Падение напряжения в кабеле (ΔU) не больше 4%;
Температура жидкости не больше 35°С;
Максимальная концентрация песка в жидкости составляет 180 грамм на кубический метр. Высокая концентрация песка может вызвать заклинивание насоса и перегрев двигателя.
Опускается минимум на глубину 30 метров под водой.
Скорость потока охлаждающей воды вдоль двигателя насоса должна быть не менее 0,8 метра в секунду.

Технические характеристики

Общие характеристики серии ASPНа каждой модели насоса размещена информационная табличка со спецификациями.

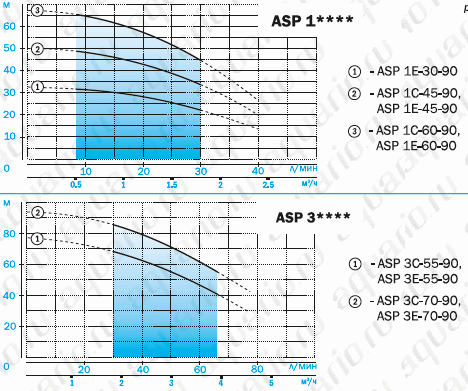

Расходно-напорные характеристики насоса Aquario ASP

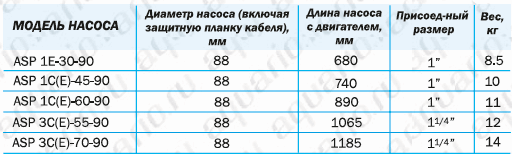

Присоединительные и габаритные размеры

Электрическое соединения

В системе питания насоса необходимо установить указанные приборы.

Если ток утечки превышает 30 миллиампер, устанавливается устройство защитного отключения.
автоматический выключатель.

Правильное заземление обязательно!

Погружной насос с возможностью работы на мощности до 1,1 кВт оснащён длительным электрическим кабелем и пуско-защитным устройством. Кабель можно удлинить при помощи термоусадочных муфт.

Насосы для скважин мощностью более 1,1 кВт комплектуются коротким кабелем длиной 1,5-2 метра и пуско-защитным устройством.

Насосы с длинным кабелем

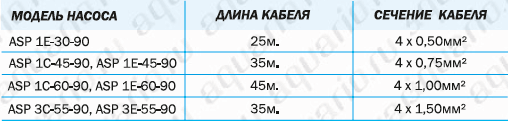

Параметры электрокабеля, входящего в комплект.

Для увеличения длины кабеля нужно выбрать подходящее сечение жил, чтобы разность потенциалов (ΔU) в нем не превосходила 4% от номинального значения.

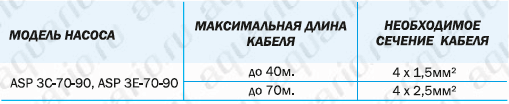

При выборе электрокабеля учитывайте необходимую длину и модель.

Контактом в вилке электрокабеля обеспечивается заземление насоса.

Для насосов без кабеля

Чтобы установить насос с короткой электрической проводкой, её следует удлинить, выбрав подходящее сечение и длину. Проводка должна быть из резины, предназначенной для погружения в воду (плоского и круглого сечения).

При выборе электрокабеля важно учитывать необходимую длину и модель.

Чтобы предотвратить замыкание в месте соединения кабеля под водой, используется термоусадочная муфта. Инструкция по правильному монтажу муфты прилагается к ней.

В случае возникновения проблем во время гарантийного срока насос для ремонта следует доставить в сервис, не забыв взять кабель и место его подключения. В противном случае гарантия аннулируется.

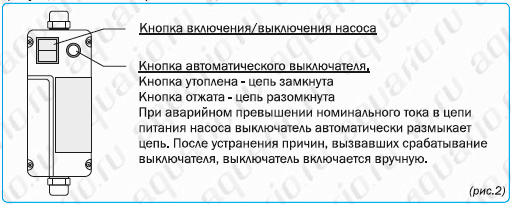

Пуско-защитное устройство

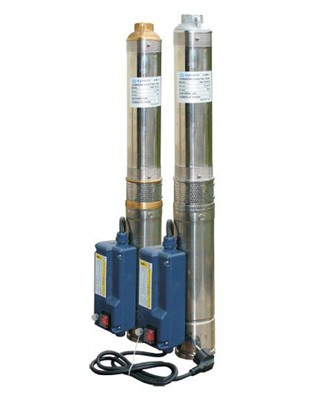

Комплект поставки включает пуско-защитное устройство и насос, который длительным проводом подсоединен к пускателю.

Для насосов с не подключенным пуско-защитным устройством.

Соединительная схема пускателя.

Погружной насос Aquario ASP (4)

Область применения Aquario ASP

Акварио ASP рассчитан на перекачку чистой воды или воды с небольшим количеством песка (в зависимости от модели, 50-180 грамм на кубический метр).
Температура перекачиваемой воды не более 35°С;
Погружается в перекачиваемую жидкость целиком.

Установка Aquario ASP

Соблюдайте требования безопасности!

Диаметр скважины необходимо сделать большим, чем диаметр насоса со кабелем.
Соединения насоса с магистралью должны быть прочными и не пропускать жидкость.
Опустите насос при помощи троса или цепи, закреплённых за петли.
не допускайте повреждений электрического кабеля;
НИКОГДА НЕ ТЯНИТЕ ЗА ПИТАЮЩИЙ КАБЕЛЬ;
Насос монтируют таким образом, чтобы даже при минимальном количестве воды в источнике его глубина была не меньше одного метра. Для автоматического отключения при падении уровня воды дополнительно применяют электронный датчик.
максимальная глубина погружения не более 30 м.;
расстояние от дна до не меньше 1 м.;
при горизонтальной установке, не больше 0,5 м.;
В напорной трубе требуется установить обратный клапан и вентиль для регулирования подачи воды.

Насос можно эксплуатировать в колодцах или прудах с установкой внешнего кожуха. Для охлаждения двигателя создаётся поток жидкости со скоростью, не менее 0,08 м/с.

Электрическое соединение

Серия насосов ASP включает два типа.

В комплекте кабель питания и блок запуска (готов к установке внутри источника воды).
Для работы без кабеля и пускового блока понадобится увеличить длину кабеля до нужной величины и снабдить его пусковым блоком с конденсатором, предназначенным для однофазных двигателей.

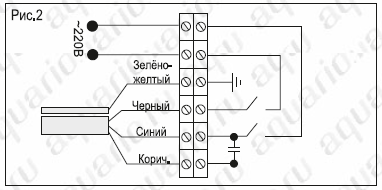

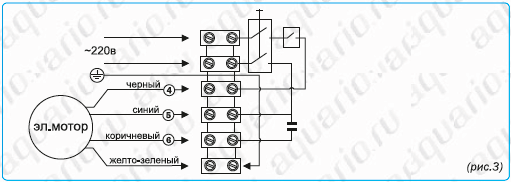

Схема подключения проводов к стартеру.

Непременно заземлите насос! Для соединения электрического кабеля воспользуйтесь термоусадочной муфтой.

Диаметр сечения питающего кабеляВыбор осуществляется на основе необходимой длины электропровода и параметров мотора насоса.

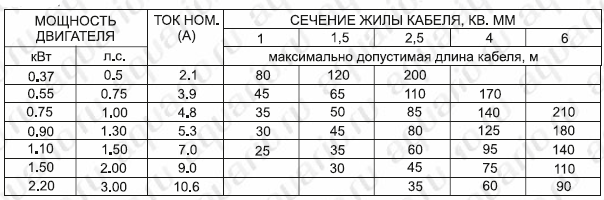

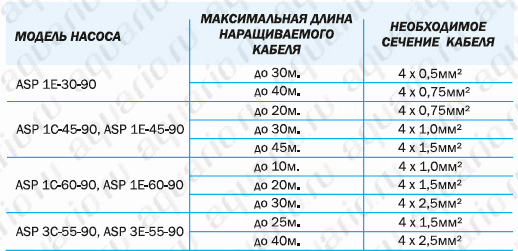

Подбор сечения кабеля

Запуск

Не запустите насос без воды, даже на короткое время.

Открываем вентиль подачи воды на одну треть максимально возможного значения.
Запускаем насос.
Чтобы открыть напорный вентиль полностью, проверьте воду на наличие песка. При обнаружении песка не отключайте насос до тех пор, пока вода не станет чистой. Отключение насоса при большой концентрации песка в воде может привести к заклиниванию гидравлической части.
Не запускать насос при закрытых кранах.
Неверно подобранный насос спровоцирует нерациональное использование энергии, избыточное потребление тока, перегрев мотора и увеличение расхода воды.
Обратите внимание на ограниченный цикл включения-выключения насоса – не более 20 раз за час. Больше включений могут привести к перегреву двигателя.

Мы ранее писали о погружном насосе Aquario серии ASP как идеальном средстве водоснабжения дома из колодца или скважины. Не только общие сведения о нем были предоставлены, но и его достоинства уточнены, характеристики детально изложены, а также область применения описана. Сегодня расскажем о правильной установке этого насоса.

Устройство

Для лучшего понимания рекомендаций по установке, предлагаем кратко ознакомиться со строением этого насоса.

Многоступенчатый центробежный насос Aquario имеет цилиндрический корпус из нержавеющей стали. Внутри корпуса размещены рабочие колеса и электродвигатель. Диаметр корпуса 99 мм, высота – 640 мм. Зазор между стенками корпуса обеспечивает охлаждение двигателя перекачиваемой водой.

Нижняя часть корпуса предназначена для забора воды. Для очистки жидкости в ней установлен специальный концентрический фильтр. По необходимости насос можно дополнить дополнительным основанием, которое устанавливают на песчаное дно. Благодаря этому увеличено расстояние между дном водоисточника и заборной зоной, исключая вероятность всасывания твердых элементов.

Выходной патрубок насоса расположен сверху с внутренней резьбой 1 дюйма. Внутри патрубка можно установить обратный клапан, но требуется только при установке насоса на глубине 2 метра и более. При меньшей глубине установки клапан размещают в 1-2 метрах от плоскости выхлопа.

Этот погружной насос оснащен поплавковым выключателем. Его применение необходимо лишь при установке насоса в резервуар для сбора жидкости.

Для более подробного ознакомления с насосами торговой марки Aquario предлагаем просмотреть следующее видео.

Варианты расположения

Установка в скважине

Неверно установленный в скважине насос работает без воды, засоряется и перегревается.

Установка насоса предусматривает минимальное расстояние в один метр между его поверхностью и уровнем воды. Заглублять следует минимум на метр над дном. НасосРасположение выше скважинного фильтра обеспечивает создание охлаждающего потока воды рядом с двигателем.

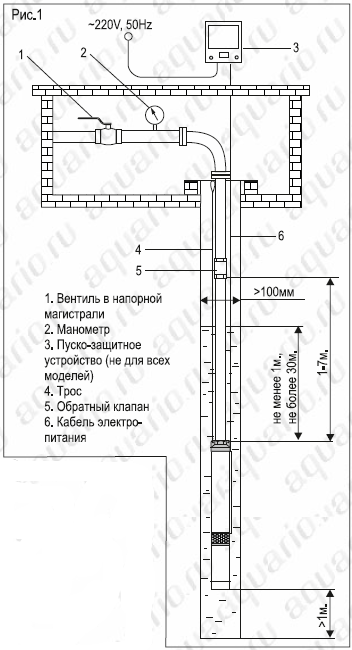

Установка насоса в скважину и важные детали представлены на прилагаемой иллюстрации.

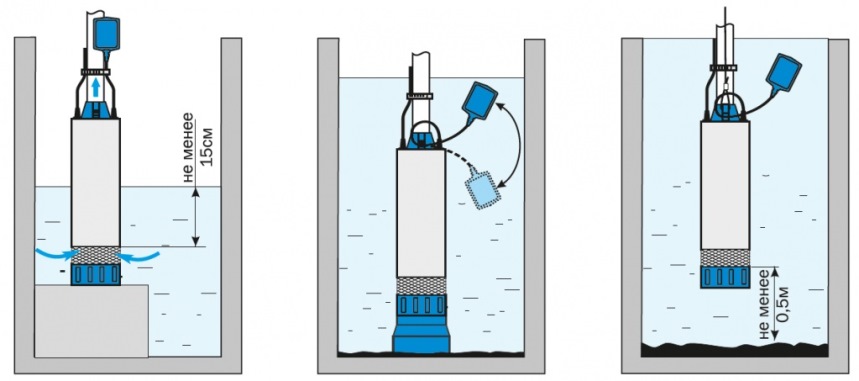

Монтаж насоса в скважину, резервуар, водоём.

При установке погружного насоса в колодец, водоем или емкость нужно придерживаться следующих условий.

Необходимо предпринять действия для того, чтобы воздух не попадал в насос и он работал с водой.
Для охлаждения двигателя устанавливается кожух вокруг погружного насоса, формируя поток жидкости. Максимальный диаметр кожуха для насосов серии ASP не превышает 120 мм.

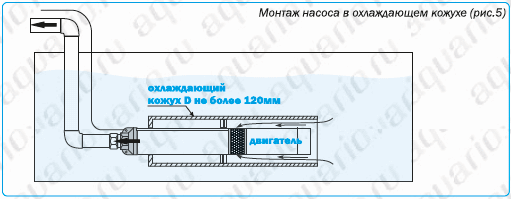

Схема монтажа насоса в охлаждающем кожухе приведена ниже.

Пуск и эксплуатация

Запрещается включать насос без воды, даже на короткое время.

Откройте вентиль на напорной трубе на 1/3.
Включите насос.
Перед полным открытием вентиля проверьте чистоту подаваемой воды. При появлении чистой воды откройте вентиль до конца и не выключайте насос, чтобы избежать заклинивания.
Работа насоса с закрытыми кранами запрещена, не более 3 минут. Во время работы насос охлаждается водой, при отсутствии потока вода нагревается, что приводит к перегреву насоса. По той же причине расход воды должен быть не менее 5 л./минут.
Ограничить применение в соответствии с расходными и напорными показателями.
Частота включения не более 30 раз в час.

Защита двигателя от перегрева

Встроенное термореле предохраняет двигатель от перегрева. По охлаждении двигателя термореле запускает насос, замкнув электрическую цепь.

Сервисное обслуживание насоса

В обычных условиях эксплуатации откачивание воды обслуживанием не нуждается. При падении гидродинамических характеристик следует снять и очистить насос. Рекомендуется поручить эту работу специалистам сервисного центра.
