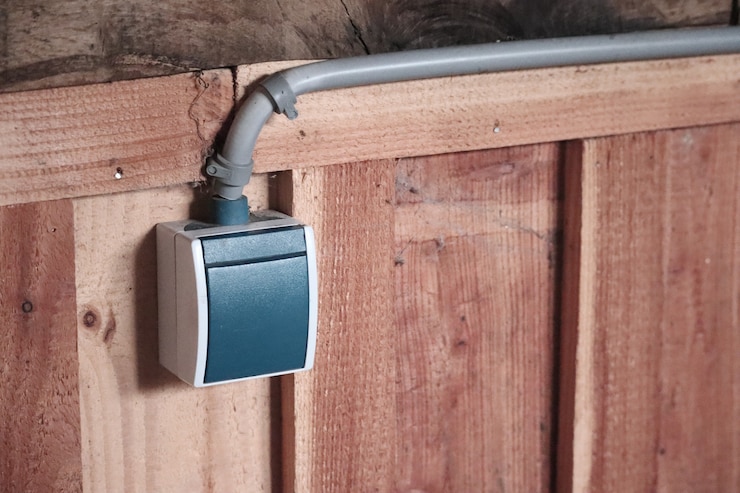

При электрификации дома из дерева стремятся сохранить натуральную красоту стен и избежать порчи внешнего вида пластиковыми коробками и современной фурнитурой. Интересным решением выступает ретро-проводка, монтаж которой выполняется открыто, без штробления. Обсудим достоинства и недостатки такого варианта, компоненты системы и способы самостоятельного монтажа.

Фото: img.freepik.com

Что такое ретро-проводка

Декоративная проводка с элементами старины – ретро-проводка – оформляет кабели, розетки, выключатели и изоляторы в стиле прошлого. Ее особенность – открытое размещение на виду, где она становится частью интерьера. Ретро-проводка выделяется привлекательным внешним видом:

  • вместо пластиковых кабель-каналов — витой ретро-кабель, который крепят на стену с помощью изоляторов
  • Вместо обычных розеток и выключателей — декоративные элементы в стиле ретро, как показано на изображении.

Существует несколько способов оформить ретро-проводку, отличающихся стилем и деталями.

  • Традиционный вариант: черный или коричневый гибкий провод, фарфоровые изоляторы, белые розетки, медные выключатели. Подходит для русской избы, охотничьего домика, старого загородного дома.
  • Прованс или кантри — белый или бежевый проводка, светлые розетки и выключатели. Подходит для светлых деревянных домов и бань.
  • Стиль индустриального лофта характеризуется графитовыми или металлическими деталями, матовым проводом и лаконичными формами. Подходит для декора интерьеров квартир, домов современного стиля или тематических студий с винтажной проводкой.
  • Ретро-модерн — это яркие цвета и акценты, а также сочетания дерева и меди. Его предпочитают для нестандартных интерьеров.

Ретро-проводка прекрасно сочетается с дачами, банями, рублеными домами и загородными коттеджами. В деревянном строении она смотрится органично: будто собрана 50 лет назад, однако с современными и безопасными деталями.

Решение также актуально для квартир в стиле лофт, кафе с винтажной атмосферой, шоурумов, галерей, выставочных залов и мастерских — ретро-проводка эффектно смотрится поверх имитации кирпича, камня, штукатурки или другой дизайнерской отделки.

Открытая проводка ретро-стиля годится даже для домов с повышенным риском возгораний, например, построенных из сухого дерева, где скрытые провода нуждались бы в дополнительной защите. Это решение не только декоративное, но и практичное по части пожаробезопасности электроснабжения.

Компоненты ретро-проводки

Для организации проводки в стиле ретро в деревянном доме необходимо правильно выбрать каждый элемент: кабель, изоляторы, розетки и выключатели. Каждая деталь повлияет как на безопасность, так и на облик помещения.

Витой кабель

Главный компонент проводки в ретро-стиле. Состоит из переплетенных между собой двух или трех проводов — такой дизайн пользовался популярностью в первой половине XX века.

Правильный выбор сечения кабеля для установки системы ретро очень важен для безопасности.

  • 0,75 мм² — для светильников и ламп небольшой мощности
  • 1,5 мм² — для освещения
  • 2,5 мм² — для розеток и больших бытовых приборов

Общие ориентиры — это лишь отправная точка. Выбор сечения зависит от мощности подключенных приборов, протяженности линии, материала жил и способа укладки.

Избежать ошибок поможет опытный электрикПроконсультируйтесь со специалистом либо рассчитайте нагрузку на сеть по заданному алгоритму.

  1. Рассчитайте общую мощность всех электроприборов, подключенных к линии.
  2. Вычислите ток нагрузки по формуле: I = P / (U×cosφ), где P – суммарная мощность в ваттах, U – напряжение сети (230 В), а cosφ – коэффициент мощности (чаще всего принимают 0,95).
  3. Выберите диаметр жил кабеля (в мм²) в таблице, основываясь на расчетной силе тока и типе проводника.

Рассмотрим пример подключения системы освещения мощностью 2200 Вт (например, ламп) к электросети с напряжением 230 В. Пошагово выполним следующие действия:

  1. Рассчитаем ток нагрузки: I = 2200 / (230*0,95) = 10 А.
  2. Выберите сечение кабеля исходя из тока: таблица указывает, что для силы тока 10 А подходит сечение 1,5 мм².

Ретро-кабель должен быть медным Материал прочный и обладает хорошей проводящей способностью. Его поверхность украшена декоративной оплеткой, представленной в разных вариантах.

  • Хлопок — материал мягкий и приятный внешне, но со временем может изнашиваться быстрее. Часто его обрабатывают антипиренами, чтобы повысить сопротивляемость огню, однако полная защита хуже, чем у синтетических тканей.
  • Шелковая оплётка выглядит благородно, придает кабелю изысканный вид, подходит для элитных интерьеров. Её также обрабатывают для уменьшения горючести. Шёлк более устойчив к механическим повреждениям и износу по сравнению с хлопком, но уступает синтетической оплетке по огнестойкости и долговечности.
  • Синтетическая ткань из полиэстера наиболее прочная, выдержит истирание и воздействие огня (не горит).

При прокладке электропроводки в деревянных домах необходимо применять кабель с двойной изоляцией: внутренней из ПВХ-пластика и внешней из негорючей синтетики. Хлопковая или шелковая оплетка без дополнительного слоя изоляции не отвечает требованиям пожарной безопасности.

Кабель для ретро-проводки обязан иметь сертификат соответствия и маркировку о пожарной безопасности. К примеру, ПУЭ-нг(А)-LS означает отсутствие поддержки процесса горения при … групповой прокладке (нг)Провод характеризуется низким уровнем выброса дыма и газов при возгорании (LS). В случае пожара провод не способствует распространению огня и выделяет минимум дыма и токсичных газов. Несертифицированные аналоги могут быть опасны: оплетка оплавляется или даже поддерживает горение.

Изоляторы

Крепления для открытого витого кабеля называются изоляторами или евророликами. Их используют для фиксации провода на безопасном расстоянии от стены, чтобы исключить контакт с поверхностью и провисание.

В ретро-проводке применяют изоляторы, изготовленные из различных материалов, преимущественно керамики и пластика.

  • Керамика — прочная, устойчива к перепадам температур, влажности и высоким напряжениям. Недостаток — высокая стоимость.
  • Пластиковые Это более доступный вариант. Не ломаются во время монтажа, сохраняют форму и имеют небольшой вес.

Изоляторы крепят к стене на саморезыК ним прикрепляют провод с изгибами — на участке соприкосновения закрученную часть немного разматывают, чтобы не повредить кабель.

Распределительные коробки, розетки и выключатели

В коробках Детали для сокрытия соединений проводов должны быть огнестойкими и гармонировать с общим дизайном. В ретро-стиле проводку украшают фарфоровыми или металлическими элементами. распределительные коробки с винтажной крышкой.

Розетки и выключатели также выбирают в ретро-дизайне:

  • с фарфоровым корпусом
  • с латунными или бронзовыми рамками
  • с вставками из дерева или металла под старину

Выбирая эти элементы, обращайте внимание не только на внешний вид, но и на совместимость по размеру и стандартам. Некоторые ретро-модели рассчитаны на старые нагрузки или не подходят к стандартным монтажным коробкам. Перед покупкой спросите у продавца, можно ли их установить в действующую электросеть без переделок.

Обратите внимание на требования безопасности. В помещениях с повышенной влажностью необходимы влагостойкие розетки не ниже IP44. Розетки для обычных бытовых приборов должны выдерживать ток 16 А, а выключатели для освещения — 10 А. Силовые устройства, например варочную панель, подключают отдельной линией с помощью силового кабеля к специальной розетке.

Дополнительные элементы

Эти детали обеспечивают аккуратный и законченный вид ретро-провода. С их помощью можно организовать монтаж, скрыть неровности и стыки, зафиксировать кабель и придать системе эстетичный вид. К этой группе относятся:

  • Рамки для розеток и выключателей Подчеркивают ретро-стиль и скрывают швы монтажа. Могут иметь одно, два или три разъема.
  • Втулки предохраняют кабель в местах прохождения сквозь стены и электрощиты, сглаживая острые края отверстий и скрывая неровности. Благодаря им провод не истирается и выглядит аккуратно. Детали должны быть изготовлены из негорючих материалов: металла или керамики.
  • Декоративные трубы предназначены для скрытия участков проводки, например, при прокладывании к розетке или по полу. Сохраняют ретро-стиль и защищают провод от механических повреждений.
  • Крепления предназначены для установки декоративных труб и других элементов ретро-проводки на стену.
  • Уголки и тройники позволяют грамотно изгибать трассы, соединять трубы, обходить углы, дверные проемы и помехи.

Дополнительные детали стоит выполнить в стиле ретро-проводки: под медь, бронзу, черневое железо или винтажное дерево.

Для каждого типа потребителей (розетки, освещение) также потребуются. автоматические выключатели на 10–25 А и устройства защитного отключения (УЗО) на 30 мА.

Установка проводки старого образца в деревянном строении собственными силами.

Можно создать винтажную проводку своими руками, даже не имея много опыта в электромонтаже. Важно – придерживаться техники безопасности и строго выполнять схему.

Правила безопасности

Неправильная установка может привести к замыканию, перегреву проводки и возгоранию.

Главные меры предосторожности для соблюдения:

  • Выключите электроснабжение сети. Отсоедините питание от общего щитка и проверьте отсутствие напряжения с помощью индикаторной отвертки.
  • При работе применяйте предохранительные средства. Носите диэлектрические перчатки и используйте инструменты с изолированными ручками.
  • Обратите внимание на качество материалов. Выбирайте продукцию с сертификатом качества, соответствующую заявленному описанию.
  • Защищайте себя от перенапряжения. Установите автоматические выключатели и УЗО для предотвращения утечек тока и коротких замыканий.
  • Обеспечьте изоляцию и предотвратите соприкосновение токоведущих частей с древесиной.
  • Перед запуском проверьте работоспособность схемы.
  • Не забывайте о заземлении. В строениях из древесины, построенных раньше, его может не быть, но по современным правилам … ГОСТ Р 50571.5.54-2013При использовании двухжильного кабеля без заземления требуется прокладывать отдельный заземляющий провод. Розетки обязаны иметь заземляющий контакт, а соединения кабеля – выполняться через клеммы, исключая скрутку.

В случае сомнений в компетентности и опыте рекомендуется доверить установку старой проводки профессионалам. квалифицированному электрику.

Инструменты и материалы

Чтобы монтаж не сопровождался лишней суетой, подготовьте всё заранее.

  • дрель Чтобы проделывать отверстия для изоляторов и коробок, взять в аренду)
  • шуруповерт — для быстрого крепления саморезов
  • рулетка
  • строительный уровень или нивелир
  • маркер или строительный карандаш — для нанесения разметки на стены
  • бокорезы — для обрезки кабеля
  • пассатижи — для соединения и укладки проводов
  • строительный нож — для зачистки изоляции
  • мультиметр или детектор проводки — для проверки напряжения и правильности подключения
  • саморезы
  • клеммы ― для соединения кабеля

Этапы работ

Ретро-проводку укладывают в самом конце отделочных работ, когда стены закончены и препятствий для крепления элементов к поверхности нет.

Монтаж ретро-проводки

Схематично отобразите расположение розеток и предполагаемых точек подключения техники, чтобы избежать забытых деталей и ошибок при удлинении проводов. Создайте план комнаты или всего дома на листе бумаги или с помощью программного обеспечения на компьютере.

  • розетки и выключатели
  • распределительные коробки
  • линию от щитка до каждой группы
  • Примерное расположение проводов между компонентами.

При прокладке нескольких линий, например, для света и розеток, используйте разные цвета для обозначения каждой линии.

Размечайте по представленной схеме. трассы кабелей Для монтажа предусмотрено места крепления на стену. Воспользуйтесь рулеткой, уровнем или нивелиром, а также маркером.

Соблюдайте расстояния:

  • Устанавливайте предмет не ближе чем 10 см от краёв окон и дверей, чтобы не загораживали откосы и наличники.
  • Чтобы линии были прямыми и не касались декоративных элементов, расстояние до потолка должно быть не меньше 15 см.
  • Удерживайте кабель на расстоянии 30–50 сантиметров от труб и радиаторов, чтобы избежать перегрева.

Установите изоляторы, просверлив для них отверстия и закрепив их. Следуйте шагу.

  • горизонтальные участки — до 45 см
  • вертикальные — до 50 см
  • отступ от выключателей/розеток — не менее 40 мм
  • Между проводом и стеной имеется зазор примерно 15 миллиметров.
  • Расстояние до отопительных приборов и труб должно быть не меньше 50 сантиметров, до потолка — не меньше 15 сантиметров.
  • При использовании толстого кабеля с массивной изоляцией шаг крепления может составлять 20–30 см, исключая излишнее провисание.

Во всех уголках установите по два изолятора наклонно, под углом 45 градусов, для красивого поворота.

Проложите витой ретро-кабель по изоляторам ровно, но не сильно натянутый — так он прослужит дольше и не повредит оплетку. В местах подключения оставьте запас кабеля 10–15 см для без проблемной зачистки изоляции и подсоединения проводов, а также переделки соединения при необходимости.

Установите приборы. Распределительные коробки закрепите, кабели в них проложите и соедините клеммами. Монтировать розетки и выключатели. Проверьте правильность подключения фазы, нуля и заземления.

Перед подачей напряжения проверьте соединения мультиметром на отсутствие обрывов и коротких замыканий.

Частые ошибки при монтаже

Внешне прокладка может показаться простой задачей, однако требует аккуратного выполнения. Неправильный монтаж не только ухудшает внешний вид, но и может спровоцировать перегрев проводов, короткое замыкание или даже пожар. Рассмотрим ошибки, которые часто совершают новички:

  • Между изоляторами небольшое расстояние – старая проводка обвисла, ее можно случайно поранить.
  • Вместо гофрированного кабеля применялся стандартный провод, что приводило к ускоренному износу и потере изоляции.
  • Кабель проложен слишком близко к окнам, дверям и трубам, что приводит к перегреву и помехам для отделки.
  • Соединения проводов без клемм подвержены перегреву и могут стать причиной короткого замыкания.
  • Неэкономно выбирать дешёвую электромонтажную фурнитуру – розетки и выключатели быстро перестают работать. Стоит вложить немного больше и приобрести надёжные комплектующие.
  • Если кабель не закреплён в углах, то провисает и портит внешний вид.

Плюсы и минусы ретро-проводки

Ретро-проводка в интерьере выглядит просто, но обладает как удобными, так и требующими внимания особенностями.

Преимущества:

  • Идеально подходит для построек из дерева, таких как дома, бани и дачи. Прокладка электропроводов возможна непосредственно по стенам без повреждения древесины.
  • Не нужно разрушать стены при монтаже. Установка не создаёт пыли и грязи, что удобно при уже завершенном ремонте или стенах из хрупкого материала.
  • Ремонт проще из-за видимости кабелей и соединений, которые можно заменить или проверить без повреждения отделки.
  • Установка выполняется быстрее. Открытые провода легче разметить и установить, в особенности на уже возведенных стенах.

Минусы:

  • Компоненты обходятся дороже. Кабель, изоляторы и крепёжные элементы для проводки в старом стиле более дорогие, чем для скрытого провода.
  • Все изъяны бросаются в глаза из-за открытой проводки. Неравномерно поставленные изоляторы и опущенный кабель портит внешний вид.
  • Оплетку быстро пачкают, поэтому её нужно часто протирать.
  • Требуется регулярное обследование. Со временем крепежи могут разслабиться, а кабель истираться.
  • Больше всего склонна к механическим повреждениям. Это особенно актуально в жилищах, где проживают дети и домашние питомцы.
  • Отсутствие цветовой маркировки у некоторых видов кабеля затрудняет подбор, установку и восстановление работоспособности.

Часто задаваемые вопросы

Возможна ли прокладка проводки в стиле ретро по потолку вместо стен?

Как часто рекомендуется осматривать состояние старой проводки?

Как спрятать старую проводку?

Какой кабель подходит для прокладки электросети в парилке и душевой кабине?

Совместима ли установка старой проводки с скрытой электрической разводкой?

Резюме

Ретро-проводка — практичный способ установки электропроводки в деревянном доме: не требуется разрушать стены, а провода и элементы легко вписываются в любой интерьер. Выбирайте стиль заранее – классику, кантри, лофт или ретро-модерн. От этого зависит выбор комплектующих.

Приобретайте кабели, изоляторы, выключатели и розетки, соответствующие по допустимой нагрузке, размеру и дизайну. Обратите внимание на класс защиты, особенно если проводка размещена в ванной комнате или кухне. Устанавливайте оборудование по схеме и разметке. Закрепляйте ретро-кабель на изоляторах с интервалом 30–40 см, повороты оформляйте через два изолятора.
