Техника сварки полипропилена: альтернатива пайке

Соединение труб из полипропилена можно выполнить самостоятельно в домашних условиях без использования сварочного аппарата. Существуют методы, позволяющие обойтись без дорогостоящего оборудования. В этой статье мы рассмотрим способ соединения труб, пригодный для домашнего применения и не требующий специальных инструментов.

Полипропиленовые трубы все чаще применяют во многих отраслях, в том числе и в быту. Чаще всего это системы водоснабжения. Из-за этого многие домовладельцы часто соединяют их путем пайки.
Если вы внимательно прочитаете сегодняшнюю статью, то проблем с этим не возникнет.

Почему полипропилен такие популярные для труб?

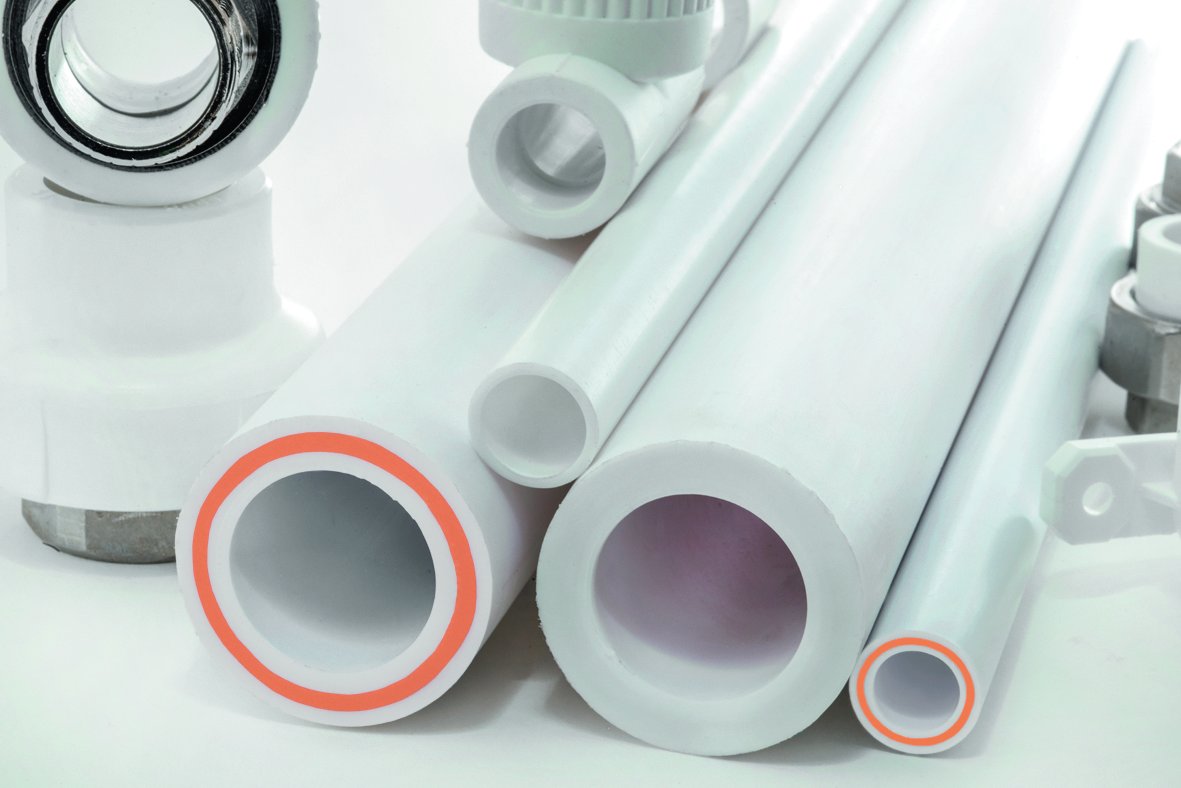

Для прокладки труб водопроводов в домах полипропилен считается наиболее надёжным и долговечным материалом, так как отлично противостоит температурным и давлению колебаниям в городских сетях.

Необразуемость накипи и ржавчины — ещё одно преимущество по сравнению с металлическими трубами. А ещё эстетически такие трубы выглядят привлекательнее любых других, независимо от помещения и интерьера.

Не нужно ежегодно красить. Достаточно протереть их с помощью губки или тряпки, чтобы убрать пыль, и всё готово, как будто новые. При желании можно вообще замуровать в стены или полы, не боясь последствий.

Замена старых труб на новые из полипропилена в квартире.

Замена труб может быть полная или частичная. Если выбрали заменить металлические трубы на пластиковые, то лучше произвести замену по всему дому или квартире, потому что частичная замена даст лишь частичный результат.

Монтаж достаточно прост и выполним самостоятельно, но подготовку к нему следует проводить с максимальной серьезностью.

Этапы монтажа новых полипропиленовых труб.

Сначала нужно выбрать проект, схему и объем монтажных работ. Потом следует купить требуемое количество труб нужной длины и фитингов.

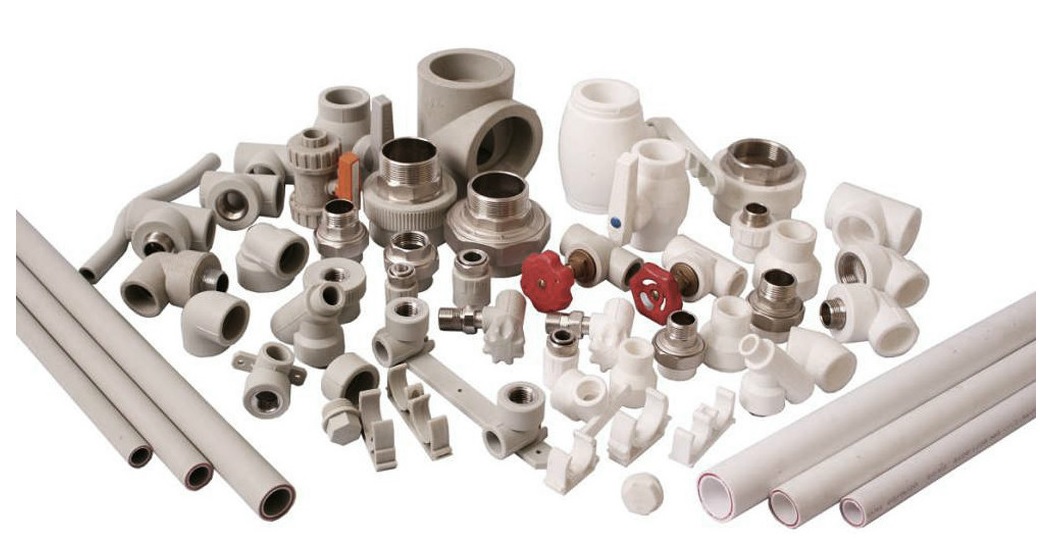

Фитинги – это различные соединители, муфты, переходники, фланцы и другие элементы для установки пластиковых труб.

Далее начинается, пожалуй, самое интересное и трудоемкое: демонтаж старых, ржавых, крашенных и перекрашенных труб, а также устаревшей сантехники. Это занятие увлекательное, поскольку разрушать — не создавать.

Необходимо полностью освободить трубы от воды перед демонтажем и иметь мощную… болгаркии других подходящих инструментов (например, разводного или фасонного ключа).

После этого выполните штробление стен, если потребуется, а также установите гребенку, редуктор давления, фильтры для воды и фитинги под смесители.

Перед завершением подготовки измерьте места соединения труб с кранами, муфтами, тройниками, приборами и другими фитингами.

Только после проведённой подготовки возможно разведение и монтаж полипропиленовых труб.

Как подготовить полипропиленовые трубы к пайке

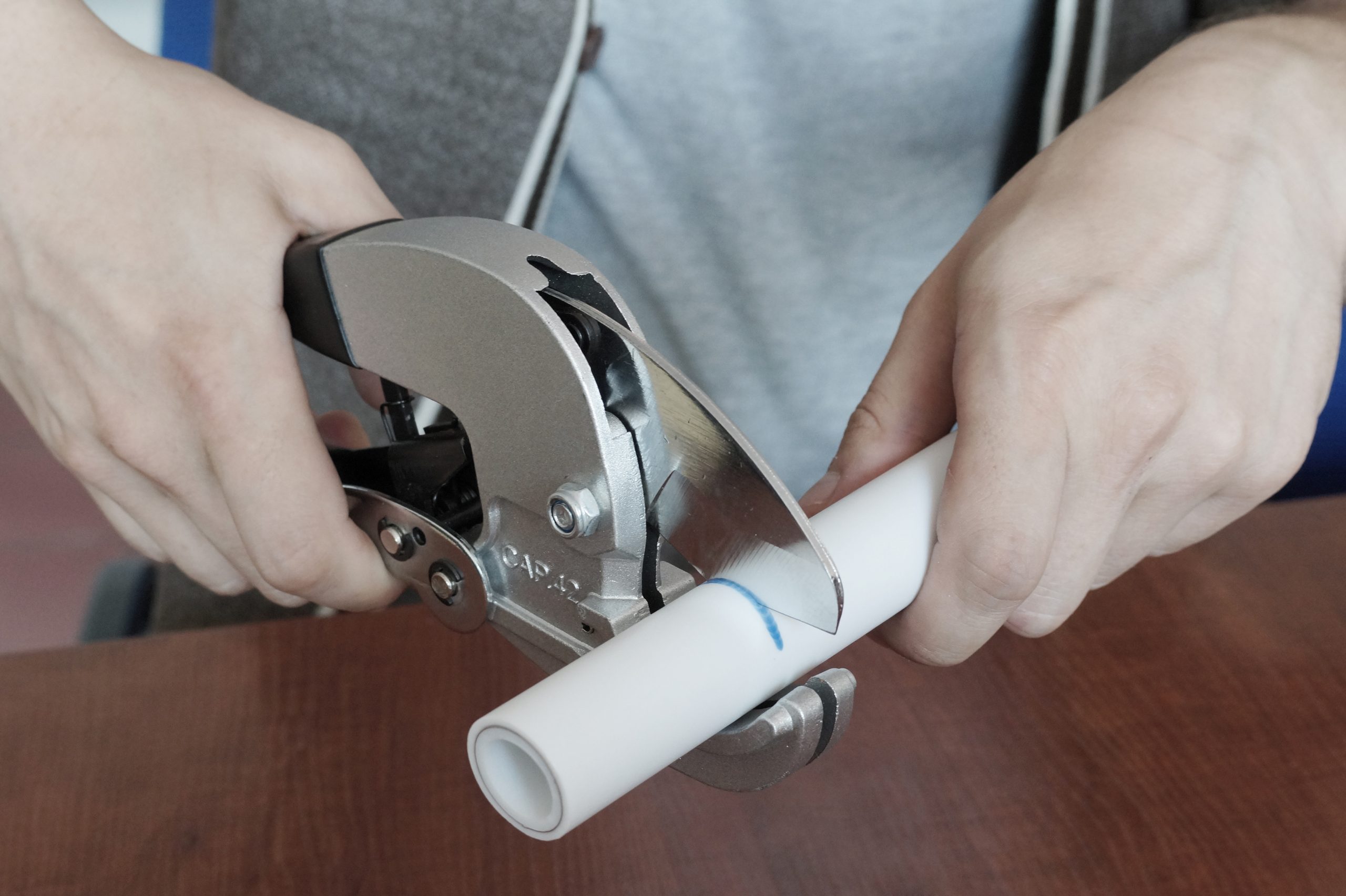

Под прямым углом специальными ножницами край трубы заданной длины обрезают.

Торец и прилегающую к нему поверхность обрабатывают торцевателем, шлифуют и обезжиривают мыльным раствором, этиловым спиртом или подобным средством. Затем поверхность тщательно высушивают.

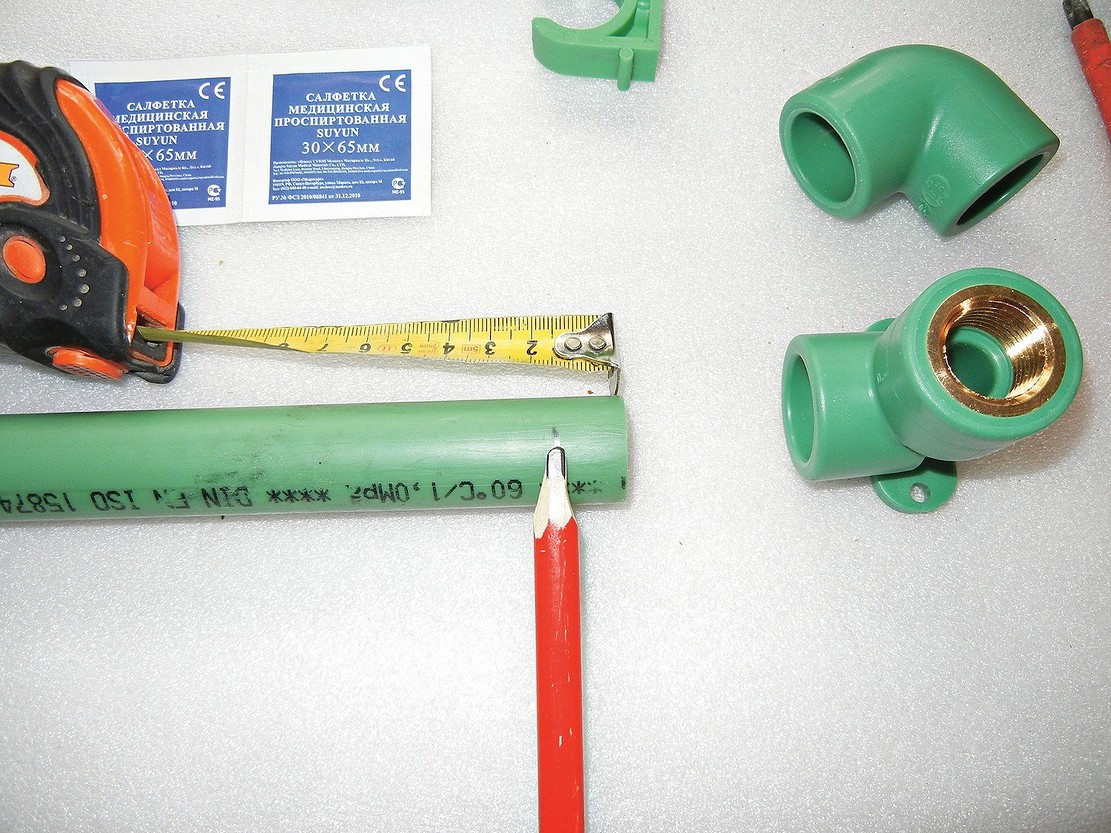

Разметка полипропиленовых труб перед сваркой – обязательный этап, поскольку именно она обеспечивает точность соединения компонентов. Правильная разметка гарантирует, что собранные элементы будут располагаться точно по предназначенному месту.

Во время разметки требуется точное измерение длины шва провара и нанесение метки маркером или карандашом.

В итоге будет установлено положение, до которого нужно ввести трубу в полость нагревательной муфты.

При необходимости можно дополнительно разметить линии, показывающие положение соединяемых деталей.

Как паять полипропиленовые трубы (видео)

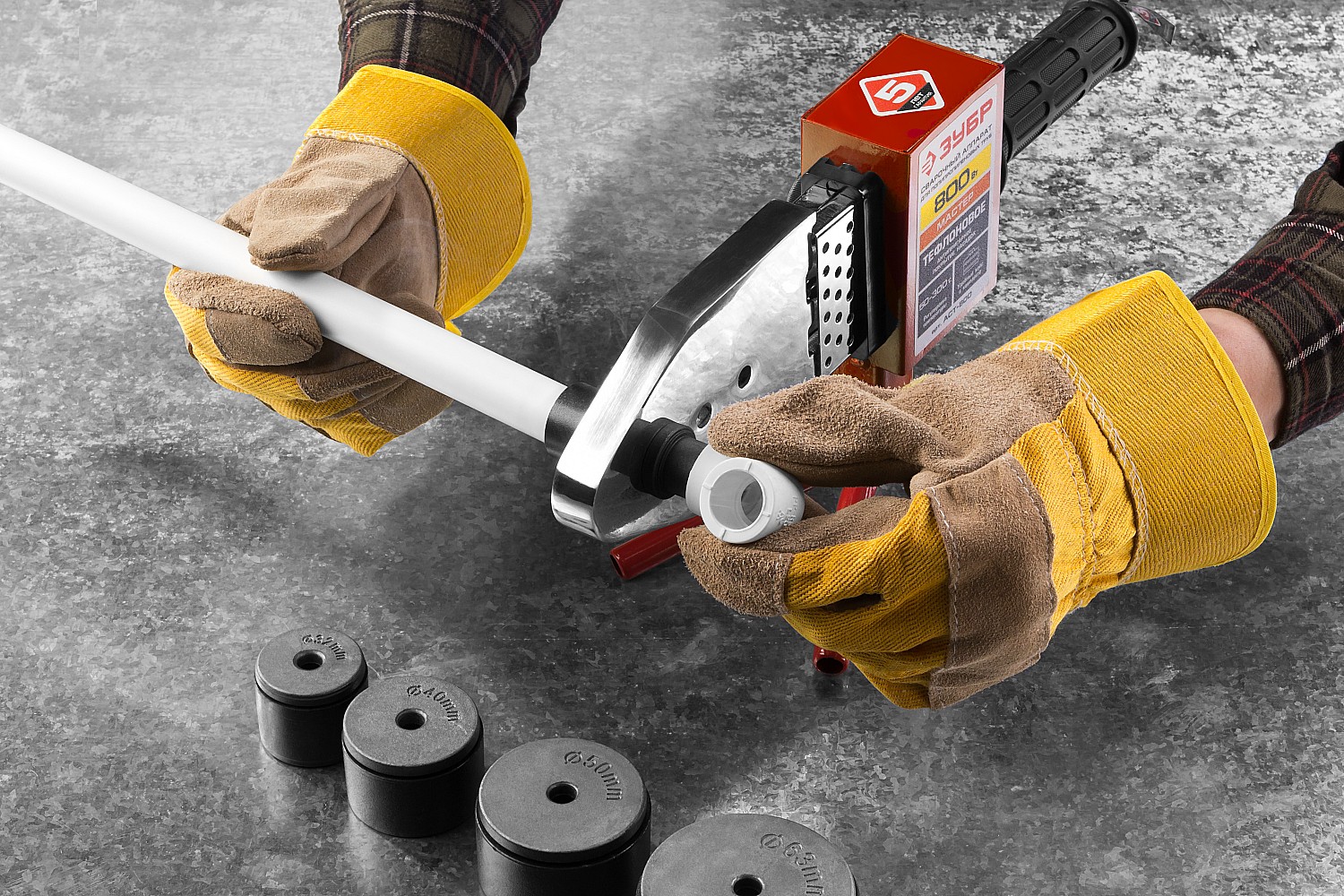

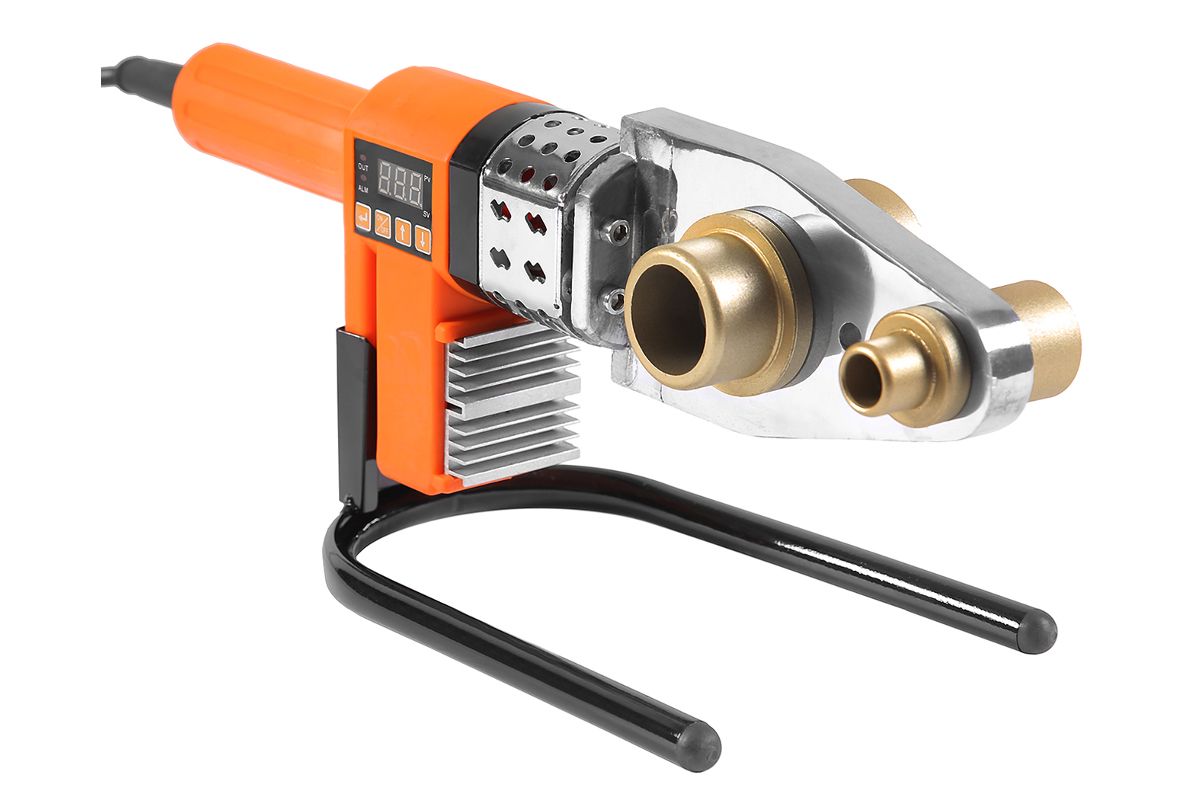

Основной операцией монтажа является пайка, которую проводят при помощи паяльника — устройства простой конструкции, часто именуемого утюгом.

Цена агрегата невелика. Поэтому стоит его приобрести. Возможно, когда-нибудь пригодится в работе, а если нет, то можно сдавать его в аренду и получать за это небольшую прибыль. Можно не покупать, а взять напрокат у знакомых или арендовать. Подобных предложений как правило много.

Устройство компактное и практичное, функционирует в разных режимах. В комплект входит практически всё для запуска работы, а именно:

• В комплекте несколько насадок разных диаметров для полипропиленовых труб, соответствующих обычным размерам.
• специальные ножницы для резки;
• рулетка;
• специальные жаростойкие перчатки;
• подробная инструкция.

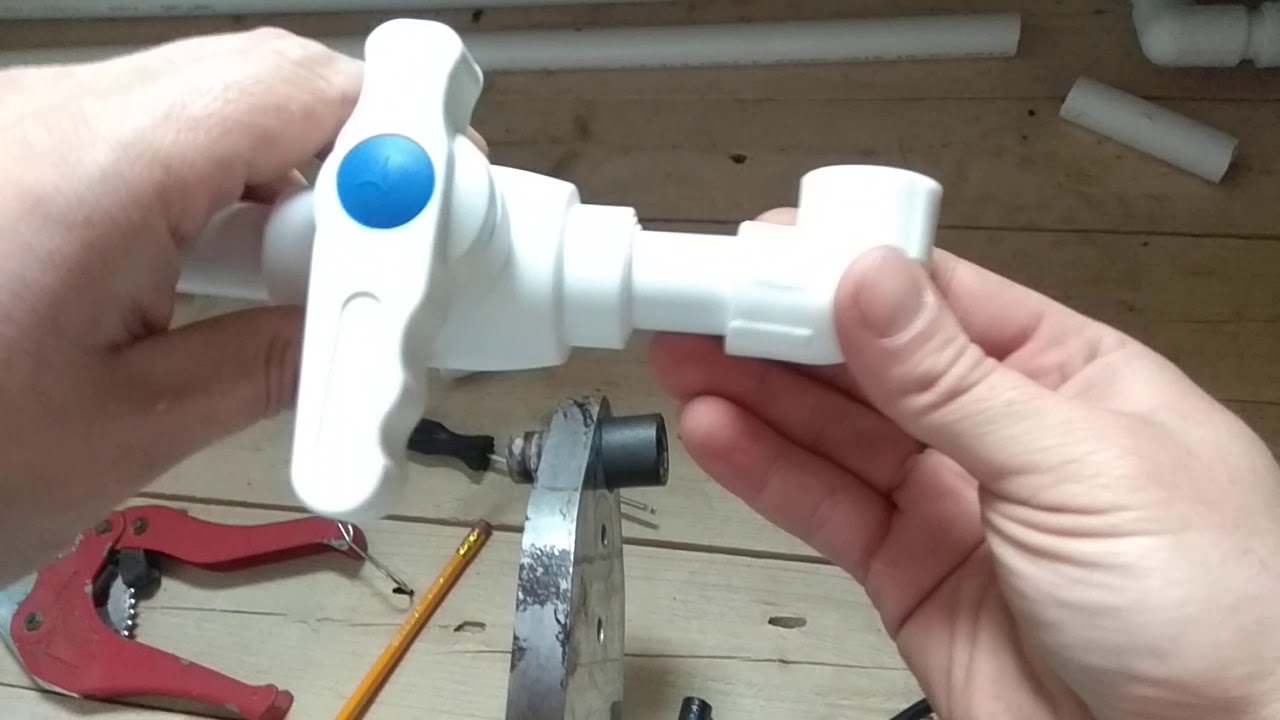

Сначала нужно припаять шаровые краны для закрытия горячей и холодной воды. После этого можно спокойно приступить к припайке остальных деталей.

Процесс пайки прост и увлекателен, напоминая сборку детского конструктора: приложили к «утюгу», подержали 5-10 секунд, соединили и снова подержали – всё готово.

Трудовой процесс обычно развивается стремительно, поэтому времени на сильное утомление остаётся мало.

Если стык не удаётся сделать сразу, повторно паять на этот участок нельзя. Нужно удалить старый шов на трубе, заменить соединительный элемент, а затем уже производить новую пайку.

Представленная информация касается общего процесса качественного паяния. Дадим более подробное описание операций, которые нужно выполнить.

Этапы выполнения сварки

Рассмотрим пошагово процесс пайки труб из полипропилена.

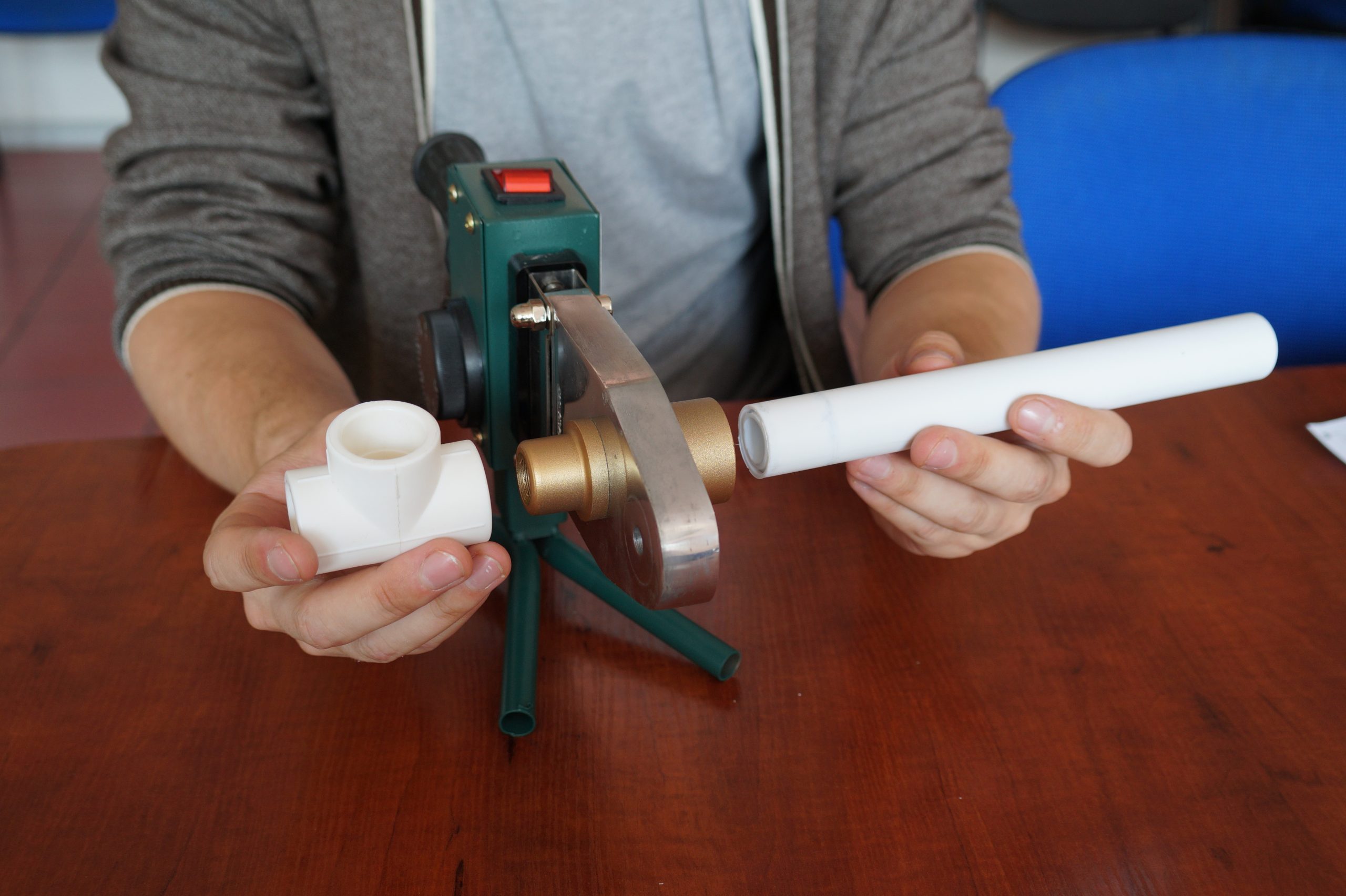

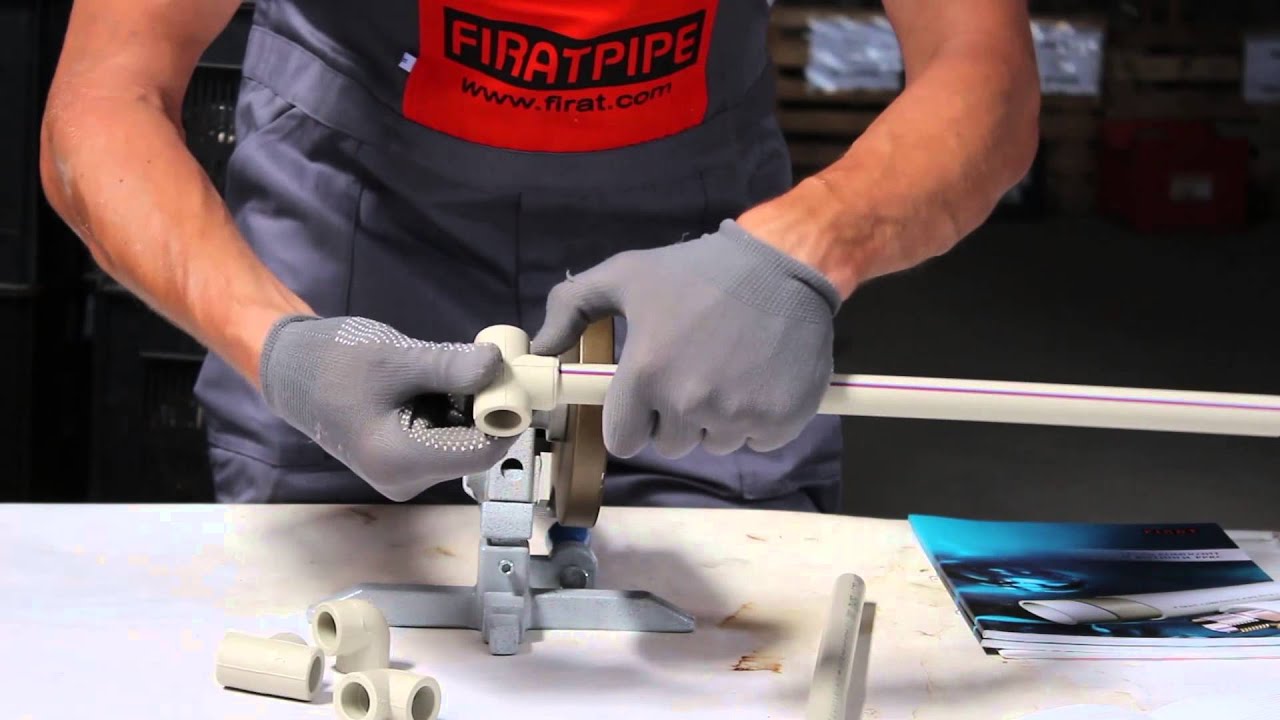

Мы уже разметили элементы труб. Теперь их можно ввести внутрь гильзы паяльника одновременно с установкой на его дорн нужного соединительного элемента. Трубу необходимо вводить по сделанной прямой отметке, а фитинг — до упора.

Если вы не знакомы с этими терминами, уточним: гильзой или муфтой называют часть насадки паяльника, которая используется для размягчения внешней поверхности трубы из полипропилена. Дорн же разогревает и размягчает внутреннюю поверхность раструба фитинга из полипропилена.

После установки элементов замеряют время прогрева трубы. Длительность прогрева зависит от диаметра трубы и должна быть соблюдена точно.

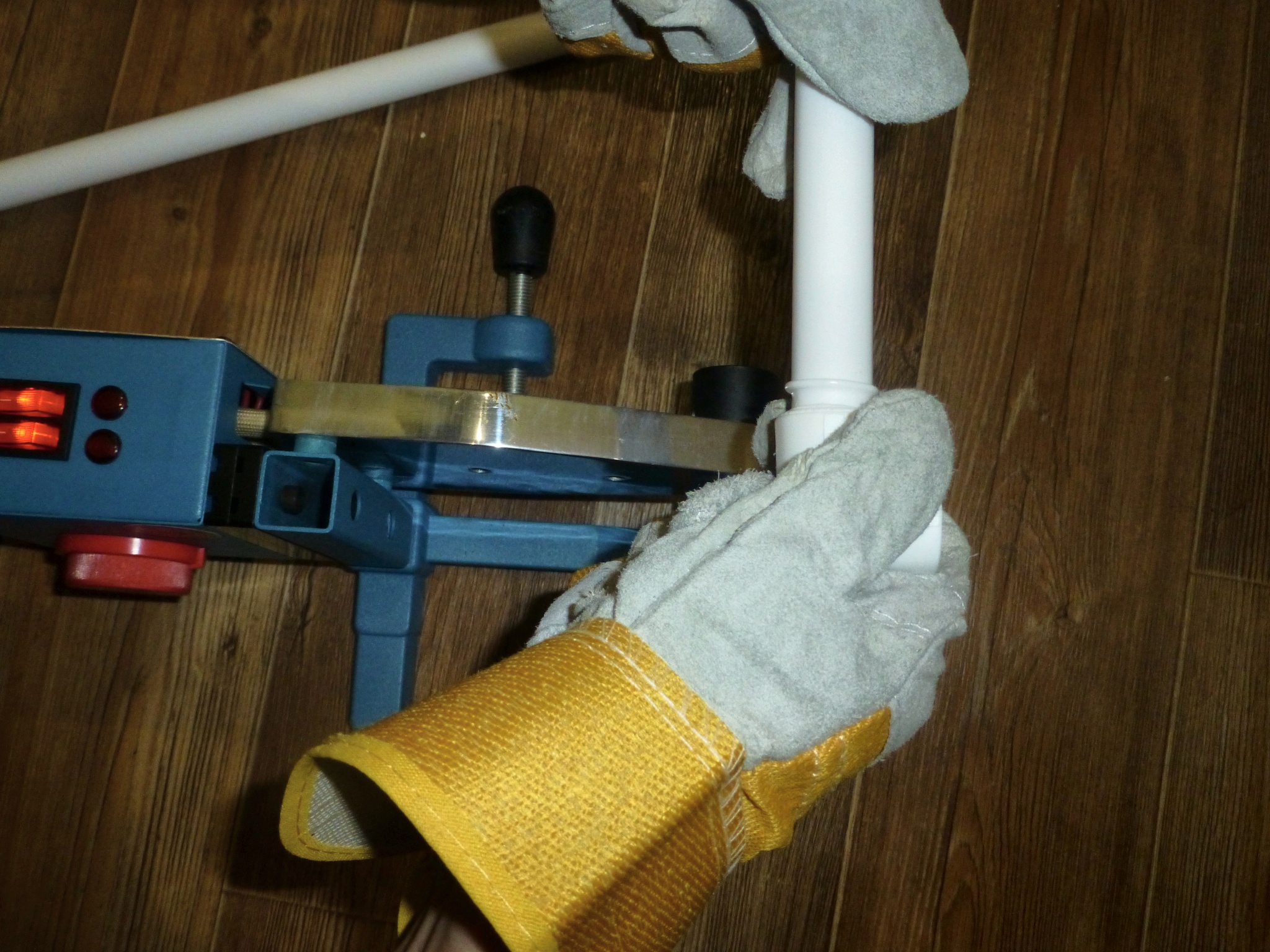

После завершения нагревания и начала расплавления полимера оба прогреваемых элемента снимают с паяльника и плотно надевают друг на друга. У мастеру всего несколько секунд, чтобы разместить детали в правильном положении. После этого детали удерживают в этом состоянии для эффективной диффузии и фиксации.

Успешное сваривание создает буртик высотой примерно один миллиметр, не влияющий на эстетику собранного узла.

Собраный стыковой узел нельзя использовать и испытывать под нагрузками до завершения полимеризации полипропилена.

Если ранее не работали с полипропиленовыми трубами, советуем провести тренировку на отрезках труб, которые не потребуются в работе.

Для более полного понимания процедуры предлагаем ознакомиться с представленным видеороликом.

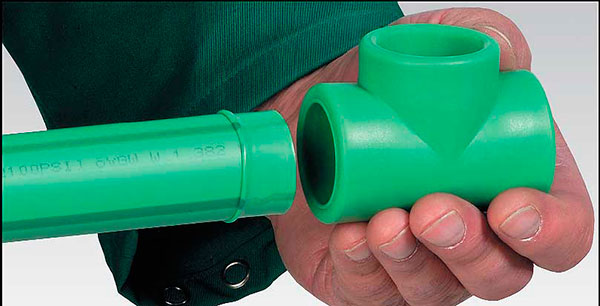

Обратите внимание на маркировку изделий: PN 10-20 допускает немедленную сварку, а PN 25 требует предварительной очистки шейвером для удаления слоя алюминия и полипропилена на глубину сварки.

Проверяем герметичность труб из полипропилена после сварки, предварительно охладив их.

Сваренный шов нельзя обдувать воздухом или вентиляцией для охлаждения. Перепад температур может вызвать растрескивание и деформацию в месте сварки. Трубопровод должен остывать естественным образом. Температуру можно проверять на ощупь.

После остывания места сварки проведите проверку прочности и герметичности системы продувкой.
По завершению монтажа участка вода начинает подаваться по нему с постепенно увеличивающимся давлением. В процессе проверки все швы осматривают на отсутствие протечек и проходимости труб.

В случае возникновения утечки в месте соединения необходимо незамедлительно устранить её. Избегайте использования эпоксидной смолы, холодной сварки и подобных методов. НЕ ПОМОЖЕТ!Немедленно спустите воду, высушите соединение и паяйте повторно. Стоило бы значительно меньше.

Проверка показала нормальные показатели, значит, можно безопасно запускать систему и быть уверенным в ее исправном функционировании на длительный срок.

Как минимизировать риск брака и низкокачественной сварки?

При выполнении спаивания элементов в труднодоступных местах полезно иметь помощника. Вторым специалистом можно поручить задачи, например, извлечение второго элемента из насадки и перемещение паяльного нагревателя в нужное место. Благодаря этому руки ведущего мастера остаются свободными, позволяя ему не только аккуратно соединить детали, но и сократить время простоя.

В некоторых случаях полезно привлечь помощь дополнительного работника. Такая потребность может возникнуть, к примеру, при закреплении трубы за стеной в смежной комнате, где располагается, скажем, котел отопления.

При выполнении работы самостоятельно, даже в трудных ситуациях, возможно появление дефектов, требующих исправления.

При выполнении пайки важно соблюдать точность движений. Нужно также постоянно контролировать:

• Точность угла наклона фитинга к концу привариваемой трубы.
• Максимальная совместимость фитинга и трубы из полипропилена.
• Длина погружения трубы в патрубок фитинга.

В некоторых случаях применяется разметка, о которой говорилось ранее.

Сварочному оборудованию не требуется постоянно отключать во время работы. Перерывы в процессе ведут к лишнему расходу времени на нагрев сварочного аппарата.

Сварочный аппаратДля использования необходимо дождаться, пока погаснет индикаторная лампа нагрева. Зажигающийся индикатор указывает на процесс нагрева до заданной температуры. Началом сварки в этот момент может привести к недостаточному прогрева трубки.

Для точного соблюдения времени выдержки и технологии процесса полезно постоянно обращаться к специальным таблицам и держать их под рукой.

При работе с комбинированными трубами выполнение операций может незначительно отличаться от описанного выше. Соединение производится только после зачистки, а фаска снимается на отрезке, превышающем глубину раструба привариваемого фитинга на 2 мм или немного больше.

Производители зачастую нуждаются в армировании ППР-труб, так как армирование сокращает деформационное расширение в десять раз. Этот момент обычно указывается производителем на маркировке.

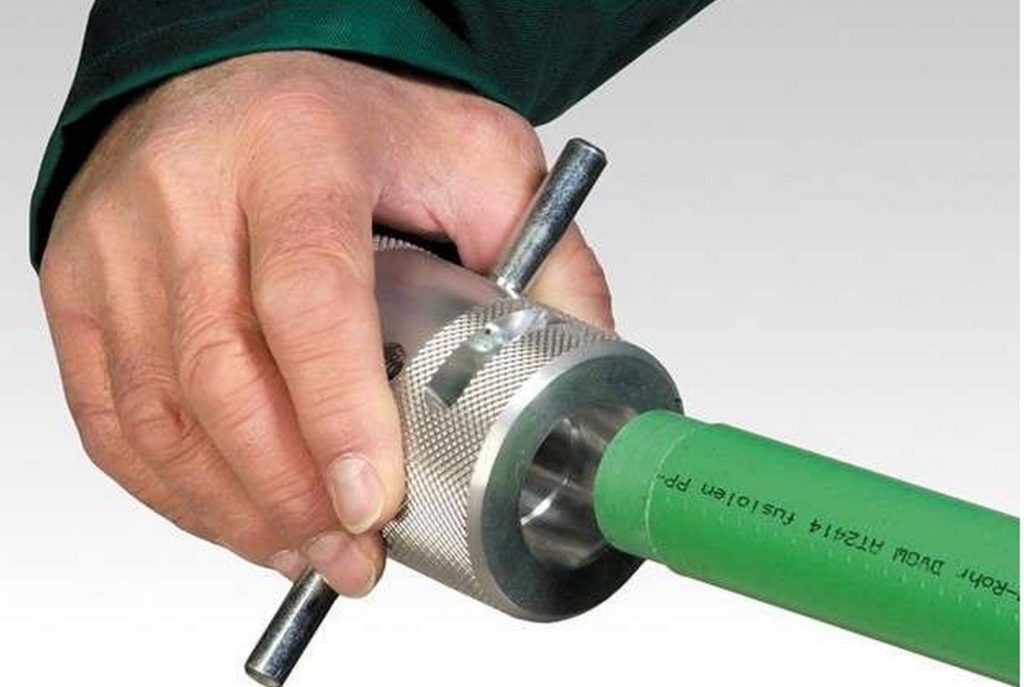

При установке газовых, отопительных систем, насосных линий, канализации или других коммуникаций перед пайкой необходимо снять слой с торца трубы при помощи шейвера так, чтобы обеспечить стыковку свариваемых элементов.

Трубы с внутренним армированием не требуют дополнительной зачистки. Это ускоряет монтаж.

Сварка труб из полипропилена малого диаметра вручную без использования паяльника.

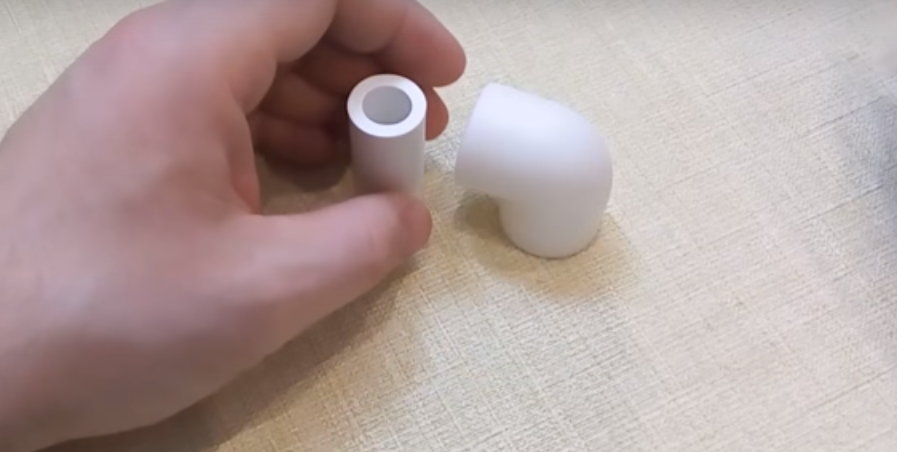

Будем обсуждать трубы, используемые для внутренней сантехники домов, то есть с диаметром двадцать миллиметров. Например, нужно соединить трубу и угловой фитинг.

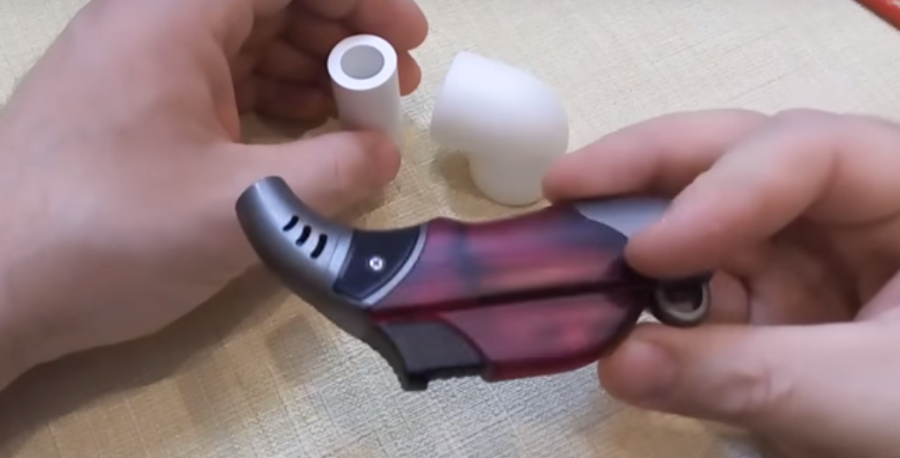

Для спайки труб из полипропилена указанного диаметра достаточно иметь безопасный источник тепла, как, например, небольшая газовая горелка.

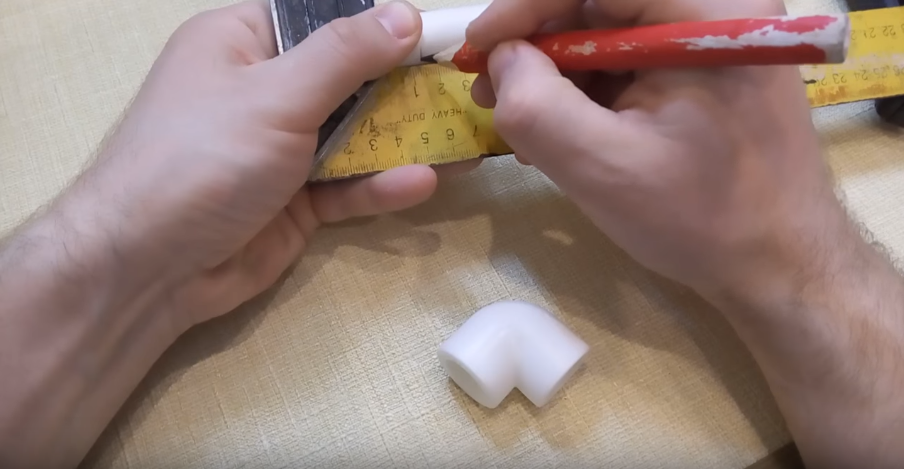

Согласно нормативным документам и требованиям к качеству стыковки, труба должна входить в фитинг на глубину 14 мм. Для соблюдения этого стандарта рекомендуется предварительно измерить нужное расстояние от конца трубы и обозначить его карандашом.

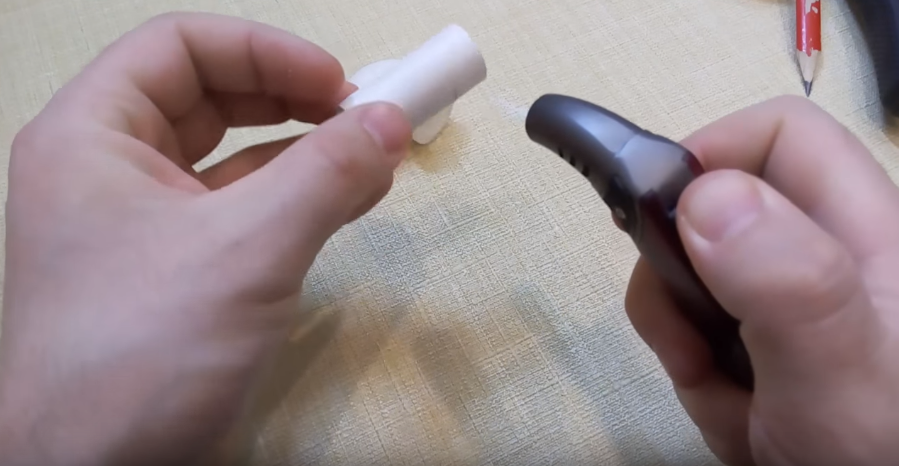

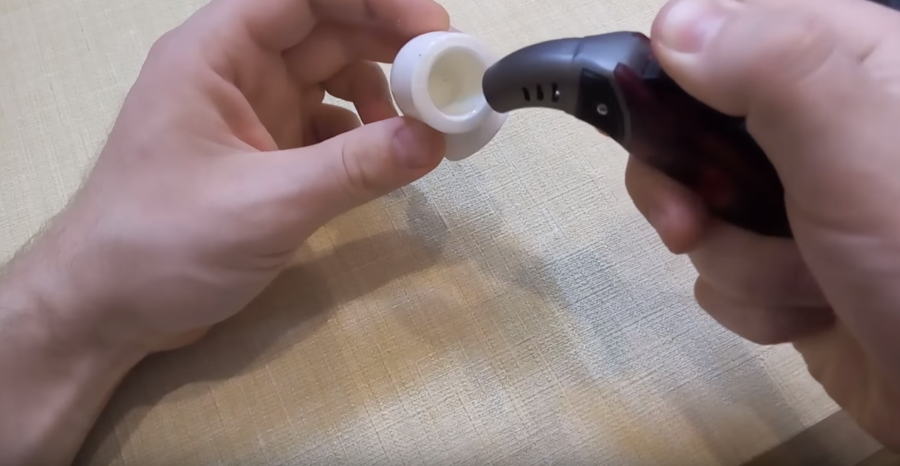

Выполнив предыдущие действия, можно приступить к прогреву скрепляемых деталей. Внутренняя часть фитинга должен быть нагрета.

Нагрев края трубы выполняют извне.

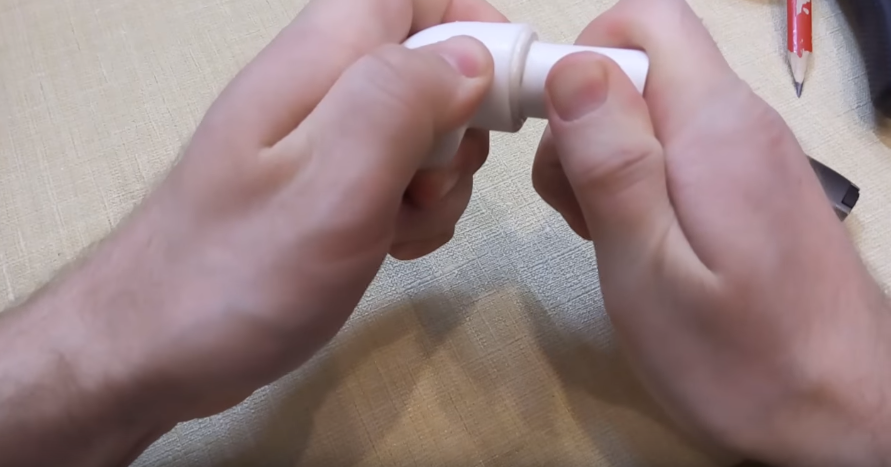

Когда обе детали хорошо разогреты, их можно соединять.

При установке трубы обратитесь к предварительной отметке, сделанной карандашом, которая должна располагаться на краю фланца.

После завершения работы соединение нужно охладить, не воздействуя на него внешними силами. Охлажденный шов будет очень прочным и ничем не уступит по прочности соединениям, создаваемым сварочными аппаратами. Это можно проверить, разрезав свежевыполненную спайку.

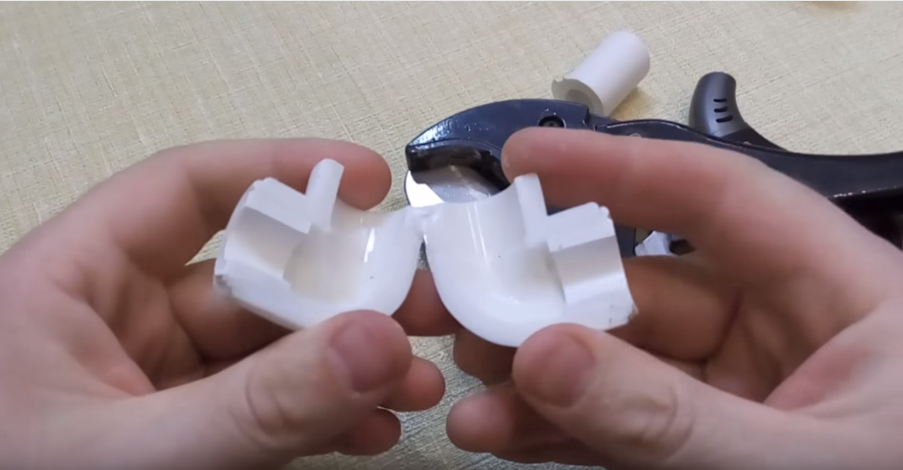

Фото демонстрирует монолитное соединение трубы и фитинга, что позволяет безопасно использовать данную трубу в системе водоснабжения дома.

При необходимости сварить трубы из полипропилена, выполните работу самостоятельно, не покупая специальных инструментов. В этом поможет наша рекомендация.

Заключение

Если сомневаетесь в своих способностях или не желаете заниматься этим самим, обратитесь к специалистам или фирмам, которые этим занимаются.

Работа с полипропиленовыми трубами технологически проста, но требует учета множества нюансов. Профессионалы выполнят эту работу быстро и качественно, гарантируя надежность. Специализированные фирмы предоставляют гарантию до года на выполненные работы.

В завершение отмечу, что полипропиленовые трубы стали неотъемлемой частью нашей жизни. Их надежная, неприхотливая и длительная эксплуатация повысила качество жизни.

Замените «ужасный металл» на пластик, и всё станет хорошо!
