Таблица соответствий сечения кабеля и мощности: правила использования.

При прокладке электрической проводки правильный размер сечения кабеля жизненно важен для безопасности, надежности и предотвращения несопоставимых повреждений. Выбор подходящего размера кабеля называется определением его сечения. В него входит расчет площади поперечного сечения проводника с учетом тока нагрузки, допустимого падения напряжения и максимальной температуры окружения.

В данной публикации освещены вопросы, касающиеся сечения кабеля, его значения для электрооборудования и представлен обзор допустимой мощности кабеля.

Объяснение размера кабеля

Калибровка кабеля подразумевает подбор проводника нужного сечения для определённой цепи или устройства. Выбор сечения производится с учётом нагрузки по току, допустимого падения напряжения, температуры окружающей среды и метода монтажа.

Выбирая размер кабеля, необходимо убедиться, что выбранный проводник способен выдержать силу тока и имеет достаточную пропускную способность для нагрузки без перегрева или других проблем. Безопасная и эффективная передача электроэнергии – основная задача электропроводки.

Правильный выбор сечения провода обеспечивает бесперебойный ток без перегрева и возгорания. Это важно не только для безопасности, но и для корректной работы бытовой техники, такого как кондиционеры и холодильники.

Описание термина «номинальная мощность кабеля»

Максимальная безопасная мощность, которую кабель способен передавать без перегрева, называется номинальной мощностью. Факторы, влияющие на номинальную мощность кабеля, включают в себя:

• тип проводника;
• температура окружающей среды;
• изоляционный материал;
• Инструкция по установке и максимальный ток нагрузки.

Избыточное напряжение по проводам способно вывести из строя технику и вызвать возгорание.

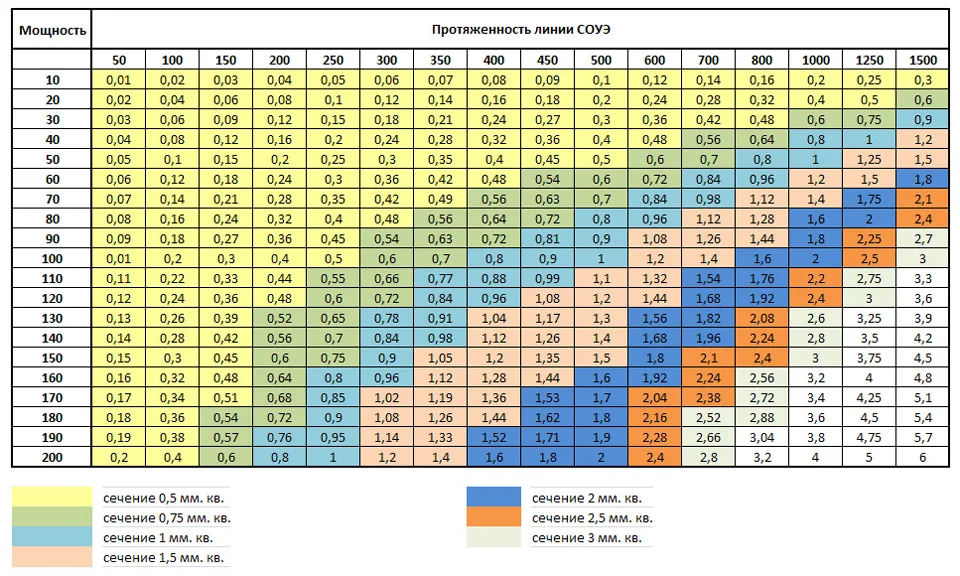

Таблица с рекомендациями по сечению для разных мощностей.

Выбор сечений проводов для бытовой техники и электрильных инструментов.

КомпьютерДля подключения компьютера обычно хватает кабеля с сечением 1,5 мм².

ХолодильникДля подключения холодильника лучше применять кабель с сечением 2,5 мм².

КондиционерДля установки кондиционера, а особенно больших моделей, желательно применять провод с сечением не менее 4 мм². Кондиционеры расходуют много электроэнергии, в частности при запуске компрессора.

ДрельДля дрели мощностью до 1000 Вт подходит кабель сечением 1,5 мм². При большей мощности, например, 2000 Вт, необходимо использовать кабель сечением 2,5 мм² или 4 мм².

ПылесосДля бытовых пылесосов мощностью до 2000 Вт подходит кабель сечением 2,5 мм². При большей мощности следует использовать кабель с большим сечением, например, 4 мм².

Понимание номинальной мощности кабеля

Номинальная мощность кабеля показывает наибольшее количество электроэнергии, которое кабель может пропускать без ущерба и перегрева.

Знание номинальной мощности кабеля важно при подборе его сечения для определённого применения, ведь кабель меньшего размера может вызвать снижение напряжения, перегрузку цепи и даже пожар.

Определение номинальной мощности кабеля

Мощность кабеля обычно измеряется в ваттах или амперах на метр и определяется типом изоляции. Различные типы кабелей обладают разными максимальными температурными характеристиками, которые указывают на их способность выдерживать высокие температуры, возникающие при прохождении тока.

Факторы, влияющие на номинальную мощность

Несколько факторов определяют номинальную мощность кабеля. Размеры проводников и толщина изоляции – два самых частых из них. Кабели с большими проводниками, как правило, имеют большую номинальную мощность, так как способны выдерживать больший ток без перегрева.

Более плотная изоляция повышает способность кабеля отдавать тепло. Температура воздуха, окружающего кабели, тоже влияет на их допустимую мощность.

Чем горячее окружающая среда, тем меньше ток может пропускать кабель. Влажность и высота над уровнем моря тоже влияют на производительность кабеля.

Важность знания номинальной мощности

Понимание номинальной мощности любого электроприбора позволяет предотвратить потенциальные опасности из-за неправильно выбранного сечения проводов или перегрузки. При подборе кабелей для прибора необходимо учитывать не только ток, проходящий через них, но и продолжительность его воздействия на уровень, который может привести к перегреву.

Применение проводов с несоответствующими характеристиками может вызвать не только понижение производительности, но и необратимые физические повреждения или полную поломку оборудования, подключаемого к этим проволдам.

Таблица сечений кабелей: как ею пользоваться

Знакомство с таблицей

Таблица сечений кабелей помогает определить размер провода, необходимый для конкретного электроприменения.

Инструмент предназначен для проверки соответствия размера кабелей предполагаемому использованию, чтобы обеспечить безопасное и надежное проведение тока без перегрева или повреждения. Использование кабеля меньшего сечения может спровоцировать падение напряжения, повышение сопротивления и риск возгорания.

Пояснения к столбцам и строкам

Таблица сечений кабелей разделена на столбцы и строки, где каждая строка предоставляет данные для подбора подходящего диаметра кабеля. Данные обычно организованы следующим образом:

• Первый столбецУказывает потребляемую мощность прибора или установки в ваттах.
• Во втором столбцеУказано максимальное допустимое снижение напряжения, измеряемое в процентах, между контактами источника питания и нагрузки.
• Третий столбец Выдает сведения о расстоянии, определяя разный ряд длин кабелей с оптимальными размерами для каждого участка, сохраняя при этом необходимые нормативы падения напряжения.
• В четвертом столбцеВ таблице указаны допустимые максимальные токи для разных сечений проводов при различном напряжении.

Хотя структура таблицы может отличаться, пример конфигурации приведён ниже. Просмотрев эту таблицу, вы без труда определите сечение кабеля, которое нужно для питания конкретного устройства. определенной мощности.

Пошаговое руководство по использованию таблицы

Вначале работа с таблицей размеров кабелей может показаться трудным занятием, однако на практике все просто, нужно лишь последовать нескольким шагам.

1. Укажите номинальную мощность вашего устройства в ваттах.
2. Укажите максимальный допустимый процент снижения напряжения от источника.
3. Измерьте расстояние от вашего источника.
4. Определите точки пересечения всех трех значений в каждой строчке.
5. Ознакомьтесь с остальными строками до обнаружения подходящего поперечного сечения провода и допустимой нагрузки.
6. Пожалуйста, выберите сечение провода, соответствующее местным нормам и стандартам безопасности.
7. Определите размер сечения провода как минимум таким же, каким указано в таблице.

Эти шаги помогут вам эффективно подобрать кабель нужного размера для электроприменения. Важно удостовериться, что выбранный кабель отвечает местным нормам и стандартам безопасности для гарантии безопасной и надежной электрической установки.

Применение таблицы в реальной жизни

Пойдя дальше, разберем применение таблицы размеров кабелей на конкретных примерах.

Подбор проводов для приборов домашнего назначения.

Хотите установить новый кондиционер? Нужно правильно рассчитать диаметр провода для него.

В первую очередь необходимо определить номинальную мощность кондиционера, указанную на его этикетке или в инструкции. Предположим, мощность переменного тока в нашем случае равна 5 кВт при напряжении 240 вольт.

В таблице размеров кабелей найдите строку для 240 вольт и следуйте по ней до значения, которое равно или превосходит 5 кВт (в данном случае это 6 мм²). Для безопасной работы кондиционера кабель должен быть не менее 6 мм².

Пример 2: Определение диаметра провода для заводского оснащения

В производственных условиях механизмы и аппараты нуждаются в большом количестве электроэнергии. Например, промышленный агрегат мощностью 50 кВт при напряжении 480 вольт.

Для определения подходящего размера кабеля обратитесь к строке, обозначенной как «480 вольт» в таблице размеров. Просмотрите ее до тех пор, пока не обнаружите значение, равное или превосходящее 50 кВт (в данном случае — 70 мм²). При этом помните, что при выборе кабелей для промышленного использования следует учитывать и другие показатели.

К этим параметрам относят расчет падения напряжения, температуры окружающей среды и требования к установке метода. Для принятия окончательного решения возможно понадобится советоваться с электрическим инженером или специалистом.

Пример 3: Подбор провода для внешнего освещения

При выборе сечения кабелей для наружного освещения важно уделить внимание мощности светильников. Например, если планируется установка садовых светильников мощностью 500 Вт при напряжении 120 вольт, необходимо в таблице размеров найти строку для 120 вольт и выбрать значение, равное или превышающее 500 Вт (в данном случае это 1,5 мм²).

Внешние провода необходимо оградить от воздействия влаги и ультрафиолета. Для этого применяйте соответствующие кабельные лотки и соединительные элементы, обеспечивающие надлежащую установку и защиту от внешних воздействий.

Чтобы выполнить электромонтажные работы правильно, важно знать, как использовать таблицу размеров кабелей. Применяя эти примеры и обращаясь за консультацией к специалистам при необходимости, можно обеспечить безопасную и эффективную работу электросистем.

Видео: Как определить сечение кабеля и провода.

Выбор кабеля при проектировании и установке электрооборудования требует повышенного внимания. Преждевременное устранение риска повреждения оборудования или опасности для людей, вызванной несоответствующим сечением кабеля, более предпочтительно.

Таблица сечений кабелей — лишь указание. При непонятных моментах во время установки обратитесь к квалифицированному электротехнику или инженеру.

Понимание значения номинальной мощности кабеля, верное применение информации из таблицы для конкретных случаев, а также использование кабелей подходящего размера в необходимых ситуациях помогает предотвратить опасности перегрева, скачков напряжения и электрических пожаров, обеспечивая безопасную работу оборудования длительное время.
