Подключение проводов – распространенная задача. Зачастую, при отсутствии паяльника, люди прибегают к скручиванию. Однако, такое соединение отличается низкой прочностью и легко поддается разрушению при небольшом воздействии. Кроме того, оно не обладает высокой электрической надежностью.
При подключении многожильных проводов скрутку можно выполнить иным методом. В этой статье мы расскажем именно об этом способе. Полученное таким образом соединение отличается высокой надежностью.
Подготовка соединяемых многожильных проводов
Невозможно выполнить соединение проводов, не зачистив их предварительно. Для этой цели можно использовать, к примеру, острый канцелярский нож.

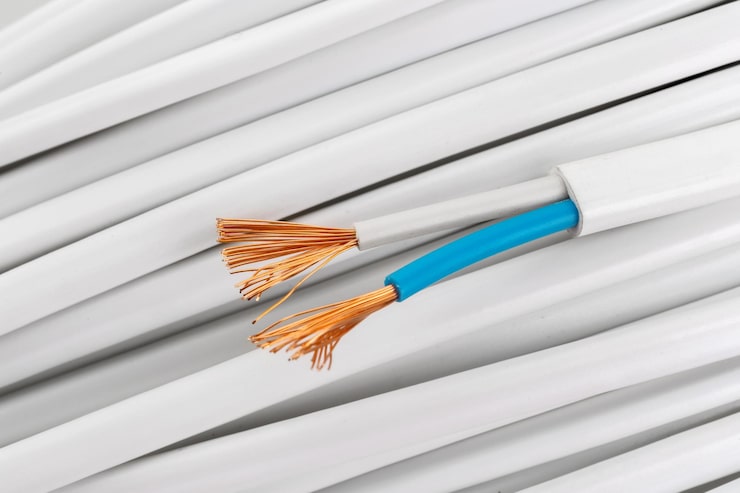

После зачистки обоих соединяемых проводов необходимо тщательно распушить их жилы, формируя подобие кисточек.
Теперь проводники подготовлены к формированию надежного соединения.
Зачастую приходится удалять изоляцию с проводов? Возможно, стоит приобрести недорогой и надежный инструмент для снятия изоляции?
Соединение проводов
Для обеспечения прочности и надежности скрутки важно правильно соединять многожильные проводники. Чтобы добиться максимальной надежности соединения, необходимо вводить проволочные кисточки друг в друга, что способствует лучшему перемешиванию жил проводников.
Затем жилы левого проводника необходимо надёжно намотать на очищенный участок правого провода.
То же самое происходит и с жилами правого кабеля.
В итоге сформируется узел следующего вида:
Для проверки прочности скрутки используют динамометр. Один конец полученного проводника фиксируют на крюке этого прибора, после чего тянут за другой конец. На фотографии демонстрируется, что даже при нагрузке свыше 6 кг скрутка сохраняет свою целостность.
Изолирование скрутки
Для повышения прочности и обеспечения безопасности скрутки требуется качественная изоляция. Для этого можно использовать термоусадочную трубку или изоленту.
При использовании изоленты для изоляции важно наматывать ее слоями, обеспечивая перекрытие. Необходимо тщательно контролировать процесс, чтобы исключить наличие оголенных участков.
После завершения работы будет сформировано следующее соединение:
Применение этого метода позволит добиться создания прочного и безопасного соединения проводов, которое по своим характеристикам почти не отличается от пайки.
Существует и другие способы соединения проводов, помимо описанного. Чтобы вы могли ознакомиться с ними, предлагаем вам посмотреть следующий видеоролик:
Теперь вам известно множество способов соединения проводов. При выполнении электромонтажных работ вы всегда сможете подобрать оптимальный вариант, соответствующий конкретным условиям.
