Расчёт дымовой трубы и её составляющие элементы

Практически каждый частный дом имеет важную конструктивную часть — дымовую трубу.
Правильное проектирование трубы позволяет избежать серьёзных проблем в повседневной жизни и обеспечивает хорошую вентиляцию помещения, идеальное выведение дыма и газа. Для экономии средств при строительстве места и числа проходок в крыше часто совмещают в одной или двух трубах. Информация об этом должна быть указана в проектных документах.

Виды выводов дымовой трубы

Отводы, которые входят в состав труб и обладают своими особенными свойствами, влияют на высоту дымовой трубы, способ её монтажа и правила эксплуатации. В каждом загородном доме должны быть следующие выхлопные каналы:

• вентиляционные;
• дымовые;
• газоотводящие.

Расчёт дымовых труб выполняется строго по проектной документации, составленной по стандартам ГОСТ и СНиП, что обеспечивает безопасность их эксплуатации и эффективное выполнение возложенных задач.

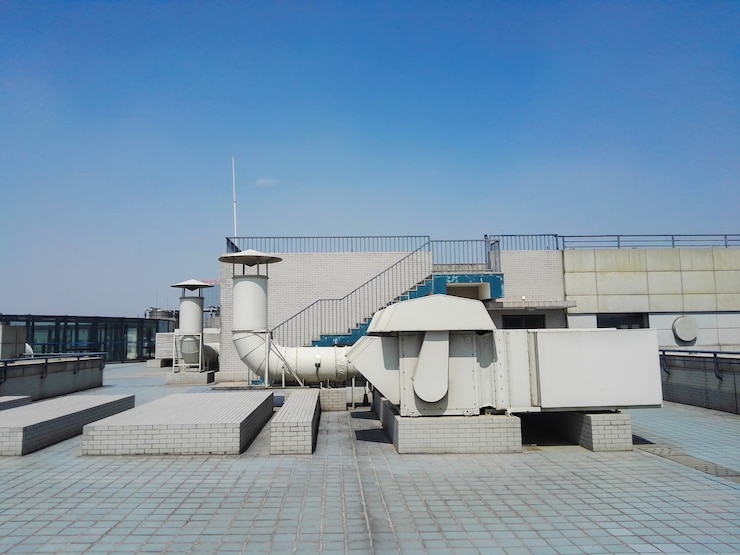

Вентиляционный канал

Хорошо спланированная вентиляция обеспечивает качественный воздушный обмен во всех комнатах здания. Её назначение — удаление воздуха из таких комнат, как:

• жилых и ванных комнат;
• сушильных;
• туалетов;
• кухонь;
• кладовок.

Для каждого из названных типов комнат предпочтительнее организовать отдельный вентиляционный канал.

Канал выведения дыма

Дымовые каналы выводят продукты сгорания отопительных печей, твердотопливных котлов, каминов и плит, работающих на любом виде твердого топлива. Установка стальных дымоходных вкладышей повышает эффективность работы дымовыводящих каналов.

Каналы газоотведения

Газоотводящие каналы предназначены для отвода продуктов сгорания, возникающих при работе газовых и дизельных котлов. Соблюдение стандартов и высокая устойчивость этих каналов к химически активным компонентам отводимых газов обеспечивают безопасность эксплуатации современных котлов с высоким КПД. Продукты сгорания топлива в газовых и дизельных котлах имеют меньшую температуру по сравнению с твердотопливными устройствами, поэтому при их выведении на стенках каналов образуется больше конденсата.

Использование жаростойких стальных вкладышей в дымоходах предохраняет от быстрого разрушения под воздействием кислотных соединений, возникающих при смешивании влаги с остатками горения.

Такой вкладыш быстрее нагревается по сравнению с кирпичной кладкой традиционного дымохода, обеспечивая более сильную тягу.

Особенности монтажа дымовых труб

Монтаж дымовых труб выполняют строго по нормативным документам, поскольку даже высота трубы оказывает существенное влияние на эффективность удаления продуктов горения и силу тяги. Безопасная эксплуатация дымовых труб зависит от точности их установки и использования материалов, предназначенных для этих целей. К важнейшим требованиям СНиП 2.04.05-91 (об отоплении и вентиляции) проектирования и монтажа труб относятся:

1. Отсутствие уступов, вертикальное расположение.
2. Разрешается отклонение от вертикали не более чем на 30 градусов, а относительное смещение в горизонтальной плоскости — до одного метра.
3. Регламенты по высоте дымовых труб.

• плоская кровля – высота трубы в пределах 0,5 м;
• Высота трубы над парапетом или коньком не должна быть меньше 0,5 метра, при расположении ее в пределах 1,5 метров от этих элементов.
• Конец трубы должен быть расположен на уровне парапета либо конька крыши при установке на расстоянии трех метров или больше от них.

При расположении выводов вентиляционных каналов близко к дымовым трубам высота обоих конструкций должна быть примерно одинаковой.

Размеры сечения каналов

Не меньшее значение для работы каналов вентиляции, газо- и дымовыводящих труб имеет размер сечения, от которого во многом зависит сила тяги. СНиП 2.04.05-91 устанавливает минимальные сечения каналов:

• при тепловой мощности около 3,5 кВт сечение 14х10 см;
• при 3,5-5,2 кВт — 14х20 см;
• при 5,2-7,2 кВт — 14х27 см.

При определении размера сечения нужно принимать во внимание характеристики используемого котла для отопления и рекомендации изготовителя, касающиеся достижения максимальной тяги.

Применяемые материалы

Для установки дымовой трубы применяют керамический кирпич с высокой морозостойкостью и прочностью к высоким температурам, клинкерный кирпич и лицевой кирпич для выступающей над крышей части. Также используют пустотелые блоки модульного типа из легких видов бетона; их правильная форма гарантирует идеальное соединение модулей в группы.

Строя собственный дом, уделите внимание проектированию и установке каналов и труб для комфортного и безопасного проживания семьи.

Предлагаем вам ознакомиться с видео и узнать о обустройстве дымовых труб.
