Гофрированные трубы обычно применяются в технических и служебных помещениях, например, на чердаке, так как они не отличаются привлекательным внешним видом. Как правило, гофрированную трубу используют для прокладки электропроводки от распределительного щита до квартир.
Монтаж гофрированной трубы
В частных домах гофрированные трубы применяются для защиты кабелей и проводов, проложенных по воздушным линиям электропередач. Однако, существуют также варианты цветной гофры, которые вполне пригодны для монтажа электропроводки внутри помещений.
Последовательность монтажа электропроводки в гофрированной трубе
Первым этапом монтажа гофры является разработка схемы-чертежа. Важно избегать перекрещивания труб, поскольку это не только выглядит неаккуратно, но и нарушает правила безопасности. Поэтому перед началом работ необходимо тщательно продумать и нарисовать схему всей будущей разводки труб, исключив их пересечения. После завершения чертежа можно приступать к закупке необходимого количества гофрированной трубы и сопутствующих аксессуаров. Затем следует выполнить разметку.
Для правильного выбора диаметра гофрированной трубы необходимо учитывать количество кабелей, которые будут проложены внутри. Проверьте, поместятся ли все кабели в выбранном отрезке трубы. Внутренний объем гофротрубы должен быть заполнен воздухом не менее чем наполовину, иначе прокладка кабелей может быть затруднена или невозможна.
Как продеть проводку в гофрированную трубу
Гофры могут изготавливаться как с использованием зонда, так и без него. Применение гофры без зонда целесообразно для небольших участков. Если же требуется протянуть длинный провод внутри гофры, то необходимо использовать гофру с проволочным зондом.
Как же происходит протяжка провода
Конец кабеля фиксируется к концу проволоки-зонда, после чего руку плотно обхватывает трубу. Другой конец проволоки протягивается через гофру. Одновременно необходимо закрепить несколько кабелей, предварительно выпрямив трубу для протяжки. Производится разметка и отмечаются места для сверления отверстий под крепеж гофры. При открытом способе укладки гофрированной трубы нередко применяют пластиковые клипсы, которые крепятся к потолку и стенам с использованием дюбель-гвоздей, шурупов.
При использовании гофротрубы диаметром 16 мм, крепежные элементы устанавливаются на расстоянии 30–40 см. Для гофры диаметром 32 или 40 мм необходимо располагать клипсы на расстоянии 20–30 см. После этого сверлят отверстия, в которые вставляются пластиковые дюбели и вкручиваются шурупы, фиксирующие клипсы. Далее в клипсу вставляется гофра с проводами. Для извлечения гофры достаточно потянуть трубу в направлении себя.
Крепление возможно с использованием металлической скобы или стяжного хомута. Если эстетика трубы не играет роли, предпочтительнее использовать стяжной хомут, особенно когда требуется быстрый монтаж. Соединение нескольких гофр, фиксируемых хомутом, может быть осуществлено с помощью одного хомута, крепящегося дюбель-гвоздем или шурупом.
Металлорукав в жилых комнатах не применяется, располагаются только в технических помещениях. Металлорукав в основном используется при прокладке информационных кабелей (интернет, тв-кабеля). таким образом металлорукав выполняет функцию экрана внешнего электромагнитного излучения, труба обязательно заземлена.

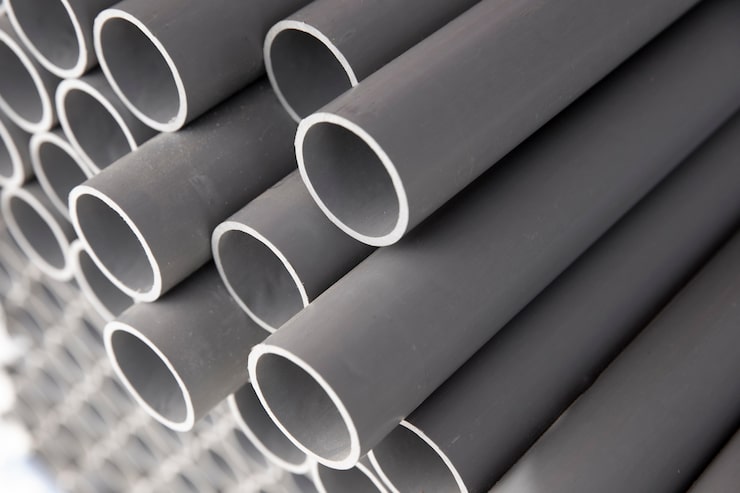

Трубы ПВХ монтируются точно так же, как и гофрированные. Они используются в подсобных и нежилых помещениях, где проводке требуется дополнительная механическая защита. Клипсы или другой вид крепления можно располагать реже, чем в случае с гофрированной трубой, поскольку трубы ПВХ хорошо держат размер и не прогибаются.
Порядок укладки проводки в ПВХ трубе
Шаг 1. Для нанесения разметки на стену используют окрашенную нить, которая служит ориентиром.
Шаг 2. Монтаж установочных и распаячных коробок.
Шаг 3. Клипсы для предстоящей укладки труб маркируются в местах крепления.
Шаг 4. Установка клипс.
Шаг 5. Трубы сначала разрезают на отрезки нужной длины, затем фиксируют в клипсах, точно подбирая размеры крепежных элементов.
Шаг 6. Провод прокладывают через трубы и затем закрепляют.
Прокладка кабеля в гофрированной трубе через кирпичную кладку
Использование гофрированной трубы – эффективное решение для фиксации электропроводки, которую можно просто и надежно закрепить на потолке с помощью специальных клипс (хомутов). Это способствует повышению уровня пожарной безопасности гипсокартонных потолков или перегородок. Прокладку кабеля также можно выполнить в полу, для чего наиболее подходящим вариантом является деревянное основание.
Для защиты проводки и кабельных линий применяют пластиковые, гофрированные и ПВХ трубы. Данный метод монтажа встречается нечасто и обычно используется в помещениях с повышенной влажностью и колебаниями температуры, таких как хозяйственные постройки, подвалы, бани и другие. Прокладка трубы в штробе осуществляется по аналогии с укладкой кабеля.
При прокладке кабеля в гофрированной трубе в кирпичной стене глубина штробы должна быть рассчитана таким образом, чтобы между гофротрубой и краем кирпича оставался зазор не менее 5 мм.
Для фиксации гофрированной трубы в штробе используют гвозди или шурупы, выбор которых зависит от типа материала стены).
Перед нанесением штукатурки на штробу, углубление увлажняют водой и покрывают слоем грунтовки.
Для заделки штробы, в которой проложена проводка, применяйте шпатель.
Дайте штукатурке в штробе высохнуть в течение 10 минут после нанесения.
С помощью шпателя выровняйте поверхность, удаляя остатки раствора со стены.
Видео монтаж кабеля в гофре
Каково назначение гофры и какие нюансы следует учитывать при ее монтаже
Гофрированная трубка, также известная как гофра, имеет характерную ребристую структуру. Она применяется для защиты электрических проводов от различных внешних факторов:
- механического характера;
- внешней среды, включая повышенную температуру;
- влажности.
Гофра также выполняет функцию изоляции. Безусловно, её вклад в этом аспекте невелик, так как это не основная задача для таких труб, но определенный изолирующий эффект всё же присутствует.
Примечательно, что, обеспечивая защиту проложенного кабеля от внешних факторов, данное изделие также способствует охране окружающей среды, предотвращая потенциальные риски, связанные с электрокабелем. В первую очередь, это касается защиты от пожаров, вызванных перегревом и возгоранием кабеля. В таких ситуациях гофрированная трубка начинает деформироваться под воздействием температуры, выделяя вещества, замедляющие горение.
Для соединения гофротруб и их отводов под разными углами применяются специальные муфты, повороты и тройники. Обеспечение корректного монтажа и использование заглушек на концах позволяет повысить защиту электрической линии от внешних факторов.
Разновидности гофротруб и области их применения
При определении типа гофры учитываются ключевые характеристики:
- диаметр;
- толщина стенок;
- материал изготовления;
- цвет;
- устойчивость к нагрузкам.
Характеристики гофрированных изделий в значительной степени определяются применяемым материалом. Наиболее распространенными материалами для их производства являются:
- ПВХ – наиболее популярный вариант. Эти трубы отличаются доступной ценой и негорючестью. Однако, поскольку ультрафиолетовое излучение негативно влияет на их структуру, применение за пределами помещений ограничено.
- Полиэтилен (полипропилен) обладает устойчивостью к ультрафиолетовому излучению, колебаниям температуры и воздействию агрессивных жидкостей, что позволяет применять эти изделия за пределами жилых помещений.
- Металлическую гофру также часто называют металлорукавом. Эти изделия обеспечивают надежную защиту кабелей от механических повреждений и устойчивы к воздействию агрессивных веществ.
Существует однослойная и двухслойная гофра, которая также классифицируется по уровню допустимой нагрузки:
- легкую, укладываемую в гипсокартонных конструкциях и на потолках подвесного типа;
- среднюю, укладываемую в штробы;
- тяжелые, укладываемые в бетонные стяжки;
- армированные сверхтяжелые, предназначенные для укладки в землю или для подвешивания на опорах.
Гофра может быть оснащена зондом или не иметь его. Зонд предназначен для протаскивания провода внутри трубки. Обычно он представляет собой стальную проволоку, которая помещается во внутреннее пространство гофротрубы в процессе производства. Использование зонда значительно упрощает укладку электропроводки, в особенности гибкой.
Какую гофру выбрать
При выборе гофры необходимо учитывать ее назначение, так как существуют различные ее виды.
Гофра ПВХ может использоваться при:
- прокладке накладной проводки в деревянных домах;
- подключении светильников за подвесным потолком и при выполнении подключений за декоративными панелями;
- проведении электромонтажных работ в местах, где присутствует повышенная влажность (например, в ванных);
- наружных работах в местах, недоступных солнечным лучам.
Полиэтиленовая (или полипропиленовая) гофра находит широкое применение при прокладке кабельных линий в грунте и при проведении электромонтажных работ на открытом воздухе.
Для защиты от вероятных механических повреждений необходимо применять металлорукава.
Как подобрать диаметр гофры
При выборе диаметра гофротрубы необходимо учитывать, чтобы в ней свободно проходил предназначенный для прокладки кабель. Важно также, чтобы электропроводка, согласно правилам устройства электроустановок (ПУЭ), не превышала 35% от внутреннего пространства трубы.
Размер гофры выбирают с учетом общей площади поперечного сечения всех кабелей, которые будут в ней размещены.
