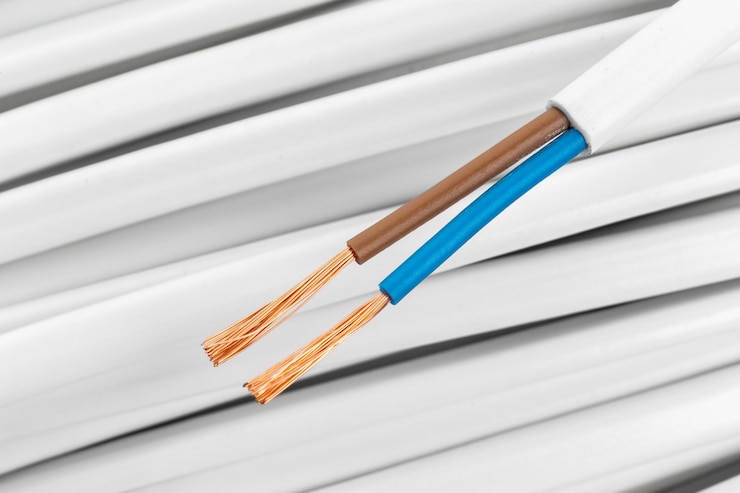

Подбор кабеля для энергоемких приборов

В современных домах блок кухни-санузла оснащен мощной электрической техникой. Электропроводка старых домов не рассчитана на такое питание. В новых домах иногда возникает необходимость прокладки нового кабеля. Например, при ремонте или установке большого количества оборудования. Ведь обычно проектируется подключение только варочной поверхности и духовки. Люди создают комфорт и устанавливают другие приборы: кондиционер, микроволновку, стиральную и посудомоечную машины, бойлер. В этой статье рассказываем, как правильно выбрать кабель для подключения мощной бытовой техники.

Подключение бытовой техники к электрической сети.

Сильные бытовые устройства, предназначенные для непрерывной работы, следует подсоединять через отдельный кабель от распределительного щитка и снабжать каждым отдельным автоматическим выключателем. В схему подключения ради безопасности устанавливают УЗО – оно обесточивает технику при касании человека током. Необходимо также заземлять технику. заземление Надежность работы устройств защитного отключения – самое важное. При монтаже проводов и автоматики не стоит экономить, это влияет на вашу безопасность.

Варочные поверхности, мощные электроплиты (свыше 8 кВт) и бойлеры большой мощности (свыше 3,5 кВт) подключают к трехфазной сети. Остальные электроприборы — к однофазной. При выборе кабеля нужно учитывать фазность подключения.

Мощность бытовой техники

Мощность домашней электрической техники:

1. Варочная поверхность обычно обладает мощностью от шести до восьми киловатт. Более мощная модель потребует подключения к трём фазам.
2. Нагревательные приборы мощностью от 10 кВт работают в трехфазном электричестве.
3. Мощность настенных водонагревателей составляет от 1,5 до 2 кВт. В некоторых домах монтируют стационарные модели с большей мощностью.
4. Котел отопления имеет мощность от 8 до 12 кВт и выше.
5. Обычные электрические духовые шкафы для кухни потребляют энергию на уровне 3,5-4 киловатт.
6. Мощность бытовых кондиционеров не превышает 2,4 кВт.

Общий суммарный энергопотребление всей техники и допустимая общее мощность.

Общую мощностью бытовых приборов можно узнать, сложив мощности всех отдельных устройств.

Определите допустимую мощность для вашей сети.

Целью этого является предотвращение необходимости замены кабеля в будущем. Замена обычно требуется из-за неучтённых нюансов. Лучше учесть все детали сразу и сделать запасные расчёты.

На иллюстрации показана средняя мощность, которую устройства потребляют ежемесячно.

Сколько проводов требуется в кабеле?

Для подключения оборудования на одну фазу 220 В применяют кабель с тремя жилами: фазой, нулем и заземлением. Электроплиты или мощные бойлеры подключают к трем фазам через пятижильный кабель, в котором по трём жилам подаётся фазное напряжение, четвёртая жила подключена к нулю, а пятая – к заземлению.

Как выбрать толщину жил кабеля?

Толщина жил кабеля определяется двумя факторами: мощностью подключаемого устройства и материалом жил. Для домашней проводки оптимальнее всего подходит медь. Медные провода нагреваются меньше, а жилы более гибкие – работать с кабелем удобнее. У медного кабеля ниже риск повредить жилу при сгибе. Для подключения мощного оборудования используют жесткий кабель с однопроволочными жилами.

Оптимальное Связь между мощностью устройств и сечением кабеля. (для однофазного подключения):

• для мощности до 3,5 кВт – 2,5 мм²;
• 3,5 кВт-0 5, 5 кВт – 4 мм²;
• 5,5-7,2 кВт – 6 мм²;
• 7,2-8 кВт – 10 мм².

Сколько должно быть мм² жилы в кабеле при трехфазном подключении?

Чтобы подключить оборудование к трёхфазной сети, требуется пятижильный кабель. Все нагрузки рассчитаны на три провода. В связи с этим, достаточно использовать сечение жилы 4 мм. ²Кабель подходит для подключения электроплиты или котла отопления мощностью до 12 кВт. Для подключения духовки мощностью 3,5-4 кВт можно использовать кабель сечением 2,5 мм. ².

Марки кабеля

Кабели ВВГнг-LS или NYM считаются качественными вариантами. ВВГнг-LS имеет медные жилы, изоляцию, наполнение и оболочку из поливинилхлорида с пониженным выделением дыма и газа при возгорании. Оболочка не поддерживает распространение огня при прокладке кабелей в группе. Безопасность особенно важна при монтаже электрических сетей в жилых помещениях. NYM — кабель с похожими характеристиками, производимый на российских заводах по немецкой лицензии.

Требования к прокладке кабеля

Для подключения мощного электроприбора мощностью от 3,4 до 4 кВт прокладывают один кабель от щитка. К нему нельзя подсоединять дополнительные розетки. Лучше установить распределительный щиток в квартире и доме. Тогда можно подключить варочную плиту, духовку и электрокотел отопления по отдельным автоматам и УЗО.

Какой провод необходим для подключения духового шкафа?

Обычные духовки мощностью до четырех киловатт подходят для подключения по кабелю с проводом сечением два с половиной миллиметра. ² и розетку на 16 ампер.

Какой кабель лучше использовать для электрической плиты и варочной панели?

Для варочной поверхности и электрической плиты мощностью до восьми киловатт потребуется трёхжильный кабель с сечением жил шесть — десять миллиметров. ² Для варочной поверхности и электроплиты достаточно медного кабеля 5×6 с розеткой на 50 А. При мощности плиты больше 12 кВт розетка должна выдерживать еще большую силу тока. Ее используют трехфазную с заземлением.

Выбор кабеля для подключения кондиционера и бойлера.

Для подключения кондиционера необходима обычная розетка с заземлением на 16 А и кабель 3×2,5. В принципе, его можно подключить к любой розетке. Однако производители советуют проложить отдельный кабель от щитка.

Нагревательный водонагреватель обычно обладает мощностью 1,5-2 кВт. Для него подходяща такая же розетка и кабель, как для кондиционера. Однако розетка должна быть влагозащищённой. Желательно использовать вместо розетки выключатель-автомат с защитой от влаги. Защита от влаги нужна для безопасности – в туалете высокая влажность. Также это важно потому что люди часто выключают электроприборы мокрыми руками.

Как выбрать кабель для подключения электрокотла?

При наличии электрического котла отопления в доме сечение жил кабеля и фазность подключения подбирают по его мощности. Для котлов мощностью до 8 кВт – одна фаза и кабель 3×4 или 3×6; свыше 8 кВт – три фазы и кабель 5×2,5; для большей надежности можно использовать 5×4. Для подключения обычно применяют дифавтомат (сочетание автоматического выключателя и УЗО).
