Для поддержания тепла в доме зимой требуется надежная и исправная система отопления. После установки котлов, монтажа труб и замены отдельных элементов, а также перед началом нового отопительного сезона проводят гидравлические испытания. Испытания направлены на выявление течей, повреждений, негерметичных соединений и других проблем, которые могут привести к неработоспособности системы во время эксплуатации.
Работники жилищно-коммунального хозяйства проводят гидравлические испытания и опрессовку в квартирах, а владельцы частных домов могут обратиться к специалистам или выполнить их самостоятельно.
Проверка герметичности тепловых сетей при помощи гидростатического давления.
Гидравлический тест системы отопления необходим для создания комфорта в частном доме. Со временем детали отопления теряют работоспособность, а испытание системы предохраняет от повреждений. период отопительного сезона.
Перед монтажом отопительных элементов и трубопроводов проводят гидравлический расчет системы отопления с учетом материала и внутреннего диаметра труб, диаметра арматуры и соединительных деталей, толщины стенок труб и других технических параметров. Неправильные расчёты могут привести к снижению эффективности работы системы и сокращению срока её службы.
Определим расчёт диаметра трубы для системы отопления и его зависимость от допустимой нагрузки на отдельный участок.
Расчет сечения трубы отопления
D = √354∙(0.86∙Q:Δt):V
где D – диаметр трубы отопления, см;
Q – нагрузка на расчетном участке системы, кВт;
∆t Разница температур падающей и обратной труб, градусы Цельсия.
V – скорость перемещения теплоносителя, м/с.
Этот расчёт помогает вычислить средний диаметр труб системы отопления. При профессиональном расчетах системы отопления Используется значительно больше информации. Определяют не только размеры отдельных труб, но и диаметры сужившихся мест, расстояние между трубами и многое другое.
Для чего нужны гидравлические испытания
У каждой системы отопления свой рабочий диапазон давления, который определяет нагрев помещения, циркуляцию теплоносителя и степень потерь тепла.
Теплоноситель, проходящий по трубопроводам, подвергается разным гидравлическим процессам, вызывающим перепады давления в системе, называемые гидравлическими ударами. Такие нагрузки часто приводят к ускоренному разрушению системы отопления, поэтому испытания проводятся под давлением на 40% выше номинального.
После завершения работ по монтажу проверяют герметичность труб отопительных систем с помощью гидроиспытаний.
- Проверка работоспособности вентилей и запорной арматуры.
- Усиление герметичности с помощью дополнительных сальников при необходимости.
- Восстановление покрытий трубопроводов и замена поврежденных компонентов.
- Отключение дома от общей сети с помощью непроницаемой пробки.
Во время опрессовки и последующего наполнения системы теплоносителем открывается спускной кран, размещенный на обратке.
Технология проведения опрессовки
Жидкость поступает в систему под небольшим давлением, позволяя ей равномерно заполнить все ее компоненты. В процессе важно периодически удалять воздух из системы.
Опрессовка

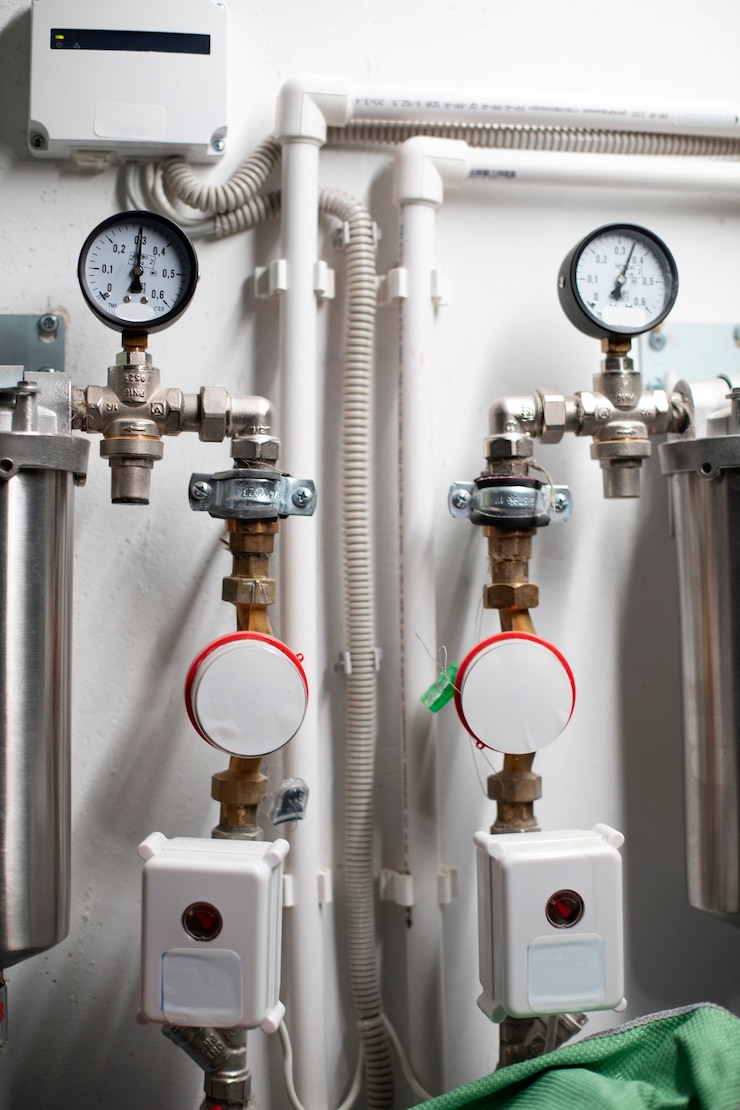

В многоэтажных домах выявляют протечки путем испытаний с давлением на 20–30% больше рабочего. Для этого используют специальный пресс для опрессовки системы отопления, а величину давления контролируют манометром. После достижения необходимого давления систему оставляют на 30 минут. Если после этого давление снизилось, значит, в системе есть негерметичные соединения или протечки.
Чаще всего герметичность нарушается из-за повреждений прокладок, запорной арматуры, мест стыковки труб или их изгибов, износа резьбовых соединений и радиаторов отопления. По устранении неполадок и повторном контроле составляется… акт испытания системы отопленияГотовая к использованию система отопления, лишенная повреждений и утечек теплоносителя, признается опрессованной.
Укладка тёплого пола, нюансы монтажа
Вместе с системой отопления регулярной проверке подлежит и теплый пол. Проведение опрессовки теплого пола продолжается до тех пор, пока давление в трубах не перестанет снижаться. Необходимое давление в системе достигается с помощью насоса для опрессовки. В многоэтажных домах, медицинских и образовательных учреждениях опрессовку осуществляют специальные контролирующие органы. После испытаний составляют акт гидравлических испытаний, где указываются контрольные параметры и дата проведения проверки.
Установка системы теплого пола может сопровождаться засорением соединений и деталей мелкой грязью, нарушением герметичности. Такое состояние не допускает стабильной работы системы, провоцируя протечки и снижение её КПД.
Опрессовка. теплого пола Проведение работы происходит по завершении монтажа перед заливкой стяжки или укладкой напольного покрытия.
Во время опрессовки труб теплых полов вода из центрального трубопровода поступает через вентиль для залива и слива теплоносителя. Пробное давление при гидравлическом испытании должно быть в пределах 2,5 – 2,8 атм. После заполнения системы ее оставляют на 20 – 30 минут, выявляют протечки и устраняют их.
Если заливка воды в трубы теплого пола затруднена, опрессовку можно провести нагнетанием воздушных масс с помощью компрессора или автомобильного насоса с манометром, подключенного к любому вентилю системы. Также для опрессовки теплого пола применяют специальные опрессовщики, цена которых обычно высокая. Давление при опрессовке воздухом должно быть в 2 – 3 раза выше рабочего. Например, при рабочем давлении 1,5 – 2 атмосферы нужно добиться давления около 5 атмосфер.
Проверка надежности труб с помощью гидроиспытания.
После наполнения системы водой или воздухом нужно проверить все соединения на наличие протечек.
Заполненную систему тёплого пола оставят на 24 часа под давлением для проверки прочности соединений и выявления утечек. При этом следует помнить, что при перепадах температуры в помещении давление в системе незначительно снижается. После окончания опрессовки тёплого пола можно укладывать чистовой пол или заливать стяжку.
