Инструменты с шарнирными губцами, такие как пассатижи и плоскогубцы, нередко принимают друг за друга, что обусловлено различиями в их функциональном назначении. Подобное непонимание может приводить к ошибкам при выполнении работ. В данной статье мы рассмотрим, в чем заключаются различия между пассатижами и плоскогубцами, для каких задач применяется каждый из них и какой вариант будет оптимальным в конкретной ситуации.

Что такое плоскогубцы и как они выглядят

Плоскогубцы — это ручной шарнирный инструмент, предназначенный для захвата, фиксации, изгиба и, в некоторых случаях, обжима разнообразных деталей. Наименование инструмента обусловлено формой его рабочей части: плоские, параллельные или незначительно сужающиеся губки, которые нередко имеют мелкую насечку для повышения сцепления.

Плоскогубцы в первую очередь предназначены для работы с плоскими, тонкими или листовыми компонентами, такими как клеммы, контакты, металлические пластины, шины, проволока, скобы и другие аналогичные детали. Их плоская форма губок обеспечивает равномерное распределение усилия по обрабатываемой поверхности, что помогает избежать повреждения мягких материалов, к примеру, медных контактов.

Плоскогубцы нужны для:

• электромонтажных работ — зачистки, скрутки и обжима проводов
• слесарных работ — сгибания, выравнивания и фиксации мелких деталей
• работ в радиотехнике и электронике — пайки и сборки компонентов
• ювелирного и ремесленного дела — точной работы с проволокой и фурнитурой
• бытовых работ — от починки очков до установки замков

Конструкция и принцип действия

Плоскогубцы – это небольшой инструмент, состоящий из двух металлических частей. Во время работы на них оказывается воздействие нагрузки, и они включают в себя несколько ключевых элементов:

• рабочая часть в виде плоских губок с насечками ― фиксирует деталь
• шарнирный узел ― соединяет половины, а также обеспечивает плавное открывание и закрывание инструмента
• ручки прямой или полукруглой формы ― передают усилие руки на рабочую часть

Поверхность ручек инструмента покрывают резиновым или изоляционным (диэлектрическим) материалом. Это улучшает сцепление, что, в свою очередь, повышает точность действий и безопасность во время работы.

Принцип действия инструмента основан на простоте: при сжатии рукояток, благодаря шарнирным рычагам, поверхности губок приближаются и фиксируют деталь. Усилие, приложенное кистью, передается на рабочую часть, обеспечивая возможность удержания, изгиба или разрезания элементов.

Виды плоскогубцев

Существует несколько типов плоскогубцев, выбор которых зависит от решаемых задач. Рассмотрим их более детально.

Многофункциональные модели, сочетающие в себе различные рабочие возможности, интегрируют несколько опций в единую конструкцию. Они оснащены плоскими губками, предназначенными для захвата и удержания деталей, а также слегка изогнутыми или частично закругленными поверхностями для фиксации цилиндрических элементов, таких как проволока болта. В дополнение к этому, вблизи соединения присутствуют острые края.

В некоторых моделях предусмотрены углубления или отверстия различного диаметра, предназначенные для обжима наконечников, снятия изоляции или временной фиксации крепежных элементов. Поверхность рабочей зоны выполнена с выраженной текстурой для обеспечения прочного захвата. Данная модель напоминает пассатижи, однако она значительно меньше и легче.

Длинногубцы (тонкогубцы с удлиненными губками окажутся полезными в следующих ситуациях:

• для работы с мелкими деталями: проволочными перемычками, выводами электронных компонентов, микроклеммами, мелким крепежом
• для манипуляций в труднодоступных местах: внутри распределительных коробок, за панелями приборов автомобиля, в корпусах бытовой техники или электронных устройств
• для изгибания и формовки тонкой проволоки — особенно в ювелирном деле, моделировании или радиомонтаже

Утконосы характеризуются вытянутой и заостренной частью, имеющей форму пирамиды и напоминающей клюв уток. По облику они похожи на пинцет, однако требует больших затрат. Данный инструмент пользуется спросом:

• у электромонтажников — для работы в тесных распределительных коробках, прокладки проводов, установки клемм
• у сантехников — при извлечении обломков или работе с мелким крепежом в труднодоступных зонах, например под раковиной
• у слесарей и специалистов автосервиса — для извлечения шпилек, иголок, предохранителей или манипуляций с проводкой
• у радиомастеров и ювелиров — где важна точность и минимальный радиус доступа

Длинногубцы и утконосы могут быть изготовлены с изогнутыми губками (такие инструменты разработаны для работы в стесненных условиях или под труднодоступными углами, когда использование прямого инструмента невозможно. Угол изгиба губок, как правило, варьируется от 15 до 45 градусов, что позволяет преодолевать препятствия и выполнять операции без визуального контроля, например, внутри корпусов оборудования или за панелями.

Все виды плоскогубцев могут быть диэлектрическими. Их рукоятки изготовлены из электроизоляционных материалов, таких как пластик, резина или композиты. Это обеспечивает защиту от поражения электрическим током при работе под напряжением в пределах допустимых значений. Инструмент подходит для ремонта бытовой техники и электронных устройств, а также для монтажных работ в распределительных щитах, манипуляций с электрооборудованием.

При покупке плоскогубцев учитывайте, какие работы вы планируете выполнять: для точного захвата небольших деталей оптимальным выбором станут плоскогубцы-утконосы или длинногубцы, а для универсальных задач, включающих резку и обжим, предпочтительнее комбинированные модели.

При работе с электричеством рекомендуется выбирать инструменты с изолированными ручками. Стоит учитывать, что наличие диэлектрического слоя увеличивает их толщину, что может незначительно повлиять на удобство использования.

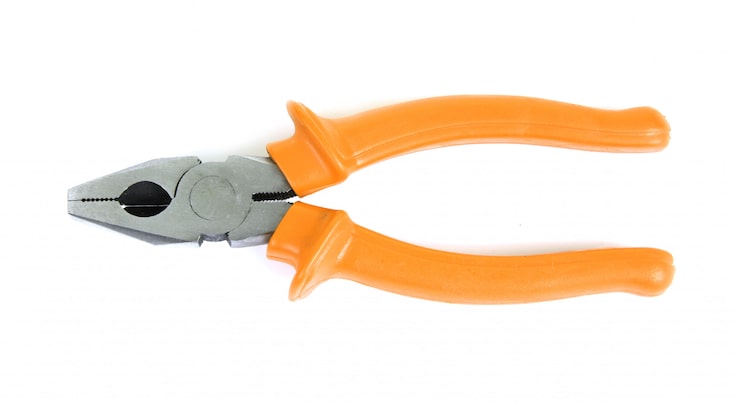

Что такое пассатижи и как они выглядят

Пассатижи — это универсальный инструмент с шарнирными губками. Он объединяет возможности плоскогубцев и кусачек, что позволяет выполнять захват, фиксацию, изгиб и перекусывание разнообразных материалов.

Пассатижи нужны для:

• надежной фиксации деталей разной формы, включая плоские, гладкие и цилиндрические (болты, шпильки, гайки)
• перекусывания кабелей, проволоки, скобяных изделий, пластиковых хомутов, небольших заклепок
• зачистки проводов от изоляции, их обжима
• сгибания металлических деталей и жил

Устройство и принцип работы

Пассатижи предназначены для выполнения работ, требующих значительного усилия, и являются более мощным инструментом. Как и плоскогубцы, они состоят из ручек с покрытием, шарнира и губок. Однако некоторые конструктивные особенности позволяют использовать их в более широком спектре задач:

• Рабочие губки пассатижей имеют меньшую длину, большую ширину и толщину, что обеспечивает более сильный захват при работе с крупными или громоздкими деталями.
• На губках предусмотрены различные рабочие зоны: плоская область и полукруглая выемка, что позволяет пассатижам надежно удерживать детали различной формы.
• Глубина насечек на рабочей поверхности определяет сцепление инструмента. У пассатижей зубцы более крупные, чем у плоскогубцев. Это обеспечивает более сильный захват и уменьшает вероятность соскальзывания деталей.
• Встроенные режущие кромки присутствуют у многих моделей пассатижей. В частности, на губках, ближе к шарнирному механизму, часто располагаются участки, предназначенные для перекусывания тонких металлических деталей. Режущая кромка у пассатижей обычно больше, чем у плоскогубцев, благодаря чему они могут перекусывать более толстые провода.

Пассатижи функционируют по тому же принципу, что и плоскогубцы: при сжатии ручек губки смыкаются, фиксируя деталь. Но благодаря наличию округлых участков на рабочей поверхности, зубчатым элементам и режущим кромкам, эти инструменты позволяют удерживать, гнуть или перерезать детали различной формы и размера.

Виды пассатижей

Несмотря на универсальность пассатижей, профессионалы отмечают наличие различных их разновидностей, отличающихся дополнительными характеристиками. Это различие связано с конструкцией, формой губок и функциональным назначением.

Комбинированные пассатижи являются наиболее востребованными, поскольку сочетают в себе возможности захвата, фиксации, изгиба и перекусывания проволоки. Во многих моделях предусмотрены:

• режущими кромками у шарнира для перекусывания проводов
• выточками или отверстиями для обжима наконечников или временного удержания крепежа
• частично закругленными губками для работы с цилиндрическими деталями

Диэлектрические пассатижи обеспечивают безопасный монтаж и ремонт электрической проводки, оборудования или цепи за счет изоляции рукояток. Ими захватывают, перекусывают, изгибают и протаскивают провода.

Пассатижи с усиленным рычагом производят из высокопрочных сплавов, нередко с использованием хрома, ванадия или молибдена. Эти инструменты предназначены для работы с крупными и твердыми деталями, где необходим прочный и надежный захват. Для увеличения рычага, как правило, применяются удлиненные рукоятки.

Концы губок установочных пассатижей незначительно изогнуты книзу. Такая особенность конструкции позволяет удобнее выполнять работы с мелкими деталями или в труднодоступных местах, а также облегчает продольную очистку проводов.

Для регулируемых моделей допустимо изменение положения шарнира на 2–3 заданных уровня, что позволяет изменять ширину зева. Это позволяет фиксировать элементы различной величины, начиная от небольших гаек и заканчивая массивными кабелями.

В некоторых моделях предусмотрены ручки с пружиной, которая обеспечивает автоматическое разведение губок. Такие инструменты предпочтительны для работ, требующих частого сжатия, например, при зачистке проводов, обжимке наконечников, формировании петель или работе с мелкими крепежными элементами. Благодаря пружинному механизму, для разжима требуется меньше усилий, что снижает нагрузку на кисть и предплечье. Кроме того, уменьшается вероятность соскальзывания, поскольку рука дольше удерживает устойчивый хват.

Мини-формат пассатижей также заслуживает отдельного внимания. Это компактные инструменты, характеризующиеся укороченной рабочей зоной и тонкими губками. Они идеально подходят для выполнения точных работ с мелкими или хрупкими элементами, такими как электронные компоненты, проволочные перемычки, микроклеммы, а также детали для часового и ювелирного дела.

В чем отличие пассатижей от плоскогубцев: сравнительный анализ инструментов

К шарнирно-губцевым инструментам относят пассатижи и плоскогубцы, которые имеют схожую основу и принцип действия. Отличия заключаются в их внешнем оформлении, термообработке и функциональных возможностях. Давайте подробнее изучим, в чём заключаются различия между пассатижами и плоскогубцами.

Внешний вид

Небольшие плоскогубцы отличаются малым весом и удобством в использовании. Как правило, их вес варьируется от 150 до 300 граммов, а длина – в диапазоне 15–20 сантиметров.

Пассатижи имеют более внушительные размеры. Они значительно крупнее и тяжелее, поскольку предназначены для более широкого спектра работ и решения более сложных задач, таких как захват, перекусывание и обжим толстых проводов, крепежных изделий и крупных металлических деталей. Вес такого инструмента обычно составляет от 300 до 600 граммов, а его длина – от 20 сантиметров.

Форма и профиль губок

Плоскогубцы имеют плоские губки с прямой поверхностью, что гарантирует точное соприкосновение с обрабатываемой деталью. В их конструкции отсутствуют бокорезы и другие функциональные элементы, поэтому инструмент предназначен исключительно для фиксации, удержания и осторожного изгиба. Ограниченная сила сжатия минимизирует вероятность повреждения заготовки. Концы губок отличаются долговечностью при работе с мягкими материалами, такими как медь, алюминий, пластик и резина, однако плохо справляются с чрезмерными нагрузками.

Пассатижи имеют более широкие и массивные губки с комбинированным профилем. В их конструкции могут присутствовать бокорезы и области для фиксации цилиндрических и граненых элементов. Этот инструмент предназначен для работы с высоким усилием. Кончики губок подвержены более быстрому износу вследствие контакта с абразивными или твердыми материалами, такими как сталь, проволока, гайки и болты, а также из-за проскальзывания по обрабатываемой детали, например, при попытке удержать гладкий цилиндр.

Материал изготовления

Здесь нет никаких отличий. Обычно оба инструмента преобразуют хромованадиевой, хромомолибденовой или хромомолибденованадиевой стали:

• Это первый вариант – сплав, отличающийся высокой прочностью и устойчивостью к износу. Он демонстрирует хорошую коррозионную стойкость и выдерживает значительные нагрузки, при этом его легко подвергать термообработке. Материал подходит для выполнения точных работ и обладает продолжительным сроком службы.
• Хромомолибденованадиевые и хромомолибденовые стали обладают повышенной прочностью и упругостью, способны выдерживать значительные нагрузки и деформации. Благодаря этим свойствам они находят применение при изготовлении инструментов, предназначенных для работы в условиях интенсивного механического воздействия.

Для производства также применяют кованую и инструментальную сталь. Первая подвергается горячей выковке, в процессе которой структура металла уплотняется, а прочность и ударная вязкость увеличиваются, что обеспечивает устойчивость инструмента к деформации при эксплуатации. Характерной особенностью инструментальной стали является её высокая твердость, износостойкость и способность сохранять заданную форму при воздействии нагрузки, гарантирующие долговечность режущих кромок и губок.

Термообработка функциональных зон

В ходе данного процесса сталь подвергается нагреву до высокой температуры с последующим охлаждением, что позволяет модифицировать её характеристики.

Для повышения твердости и износостойкости губки пассатижей подвергаются более глубокой закалке. Благодаря этому они способны выдерживать значительные нагрузки, не деформируясь и не ломаясь.

Плоскогубцы обычно применяют для точных манипуляций с небольшими элементами. Их кончики подвергают закалке с меньшей интенсивностью, после чего проводят отпуск – дополнительный процесс термообработки, который уменьшает ломкость и повышает упругость и пластичность металла. Это позволяет губкам бережно, но уверенно захватывать деталь, исключая появление заусенцев или вмятин.

Регулировка

Плоскогубцы имеют неподвижный рабочий проём. Расстояние между губками фиксировано и не регулируется, поэтому они предназначены для работы с компонентами определённого размера (зависящего от модели). Как правило, максимальная толщина детали, которую можно зафиксировать у основания губок, находится в пределах 4–8 мм.

В некоторых моделях пассатижей предусмотрен регулируемый шарнир, благодаря которому можно варьировать расстояние между губками и использовать один инструмент для работы с деталями различного размера.

Эффективность инструмента определяется его размером. Ориентировочные показатели представлены в таблице:

Сферы применения

Плоскогубцы предназначены для выполнения деликатных работ с мелкими деталями, требующих точного контроля над усилием, высокой точности и максимальной аккуратности. Они находят применение в ремонте бытовой техники и электрооборудования, а также в различных хобби, связанных с мелкими элементами, таких как изготовление бижутерии, моделирование или радиомонтаж.

Пассатижи предназначены для выполнения сложных задач, таких как удержание деталей, перекусывание проволоки и удаление изоляции. Этот инструмент будет полезен при возведении частного дома или проведении ремонта в квартире, при монтаже электропроводки, сантехнических систем, кухонного и другого оборудования. Он также окажется необходим при работе с деревом и металлом: вытащить гвоздь, удержать скобу и т. д.

Сравнительная таблица пассатижей и плоскогубцев

Для наглядности основные различия между пассатижами и плоскогубцами представлены в виде таблицы:

Что лучше выбрать: плоскогубцы или пассатижи

В первую очередь смотрите на назначение:

• В качестве основного инструмента для домашнего использования рекомендуется выбирать универсальные пассатижи длиной 180–200 мм. Если требуются более точные манипуляции, например, при ремонте электроники, целесообразно добавить классические плоскогубцы.
• Электрику рекомендуется использовать диэлектрические плоскогубцы или пассатижи с функцией бокорезов.
• Сантехнику необходимы пассатижи с регулируемым захватом для работы с гайками или арматурой малого диаметра.

Перед приобретением убедитесь в наличии маркировки стали на самом инструменте или на его упаковке. Обратите внимание на обозначения Cr–V (хромованадиевая сталь) или Cr–Mo (хромомолибденовая сталь). Эти маркировки подтверждают высокую прочность и продолжительный срок службы изделия.

Обратите внимание на плавность хода инструмента при его открытии и закрытии – движения должны быть ровными, без рывков и люфтов. Осмотрите шарнир, прощупав его пальцами или слегка постучав: он не должен издавать скрипов или иметь люфт. Эти простые проверки позволяют своевременно оценить качество инструмента и прогнозировать его долговечность.

Правила безопасности и ухода

При использовании плоскогубцев и пассатижей необходимо соблюдать осторожность. Избегайте излишнего давления, чтобы не повредить рабочую часть инструмента. Контролируйте направление движения. Надевайте перчатки для надежного хвата, очки или щитки для лица, чтобы защититься от возможных осколков.

Чтобы продлить срок службы инструментов, необходимо обеспечить за ними надлежащий уход. Вот перечень рекомендаций:

• храните плоскогубцы и пассатижи в сухом месте, чтобы избежать коррозии
• после работы очищайте губки и шарнир от грязи и пыли
• при необходимости обрабатывайте шарнир смазками по металлу для плавного хода
• проверяйте целостность ручек и состояние губок перед работой
• не допускайте попадания химически активных веществ на металл

Часто задаваемые вопросы

Резюме

Плоскогубцы и пассатижи являются разновидностью шарнирно-губцевого инструмента, предназначенного для решения различных задач. Несмотря на схожесть конструкции, их функциональность и назначение различны.

Плоскогубцы применяются для фиксации, удержания и изгиба плоских заготовок. Этот инструмент эффективен для выполнения деликатных операций с мелкими компонентами, требующих контроля над усилием, точности и аккуратности.

Пассатижи позволяют выполнять широкий спектр задач. Они предназначены для фиксации деталей различной формы, перекусывания проволоки, обжима и сгибания. Благодаря особенностям конструкции губок и наличию режущих кромок, область применения этого инструмента значительно расширяется.
