Анкеры: назначение и выбор

Для крепления тяжелых конструкций к потолку или стенам рекомендуется использовать анкера вместо дюбелей. Рассмотрим, что представляют собой анкеры, какие типы анкерных болтов существуют и в чем их отличия. Также подскажем, какой вид анкерного болта выбрать в зависимости от ситуации.

Что такое анкер в строительстве

Анкер служит крепёжным элементом для надёжной фиксации конструкций к поверхности.

При выборе крепежа важно понимать различие между дюбелями и анкерамиВ таблице представлено сравнение по ключевым параметрам.

Анкеры применяют в ситуациях, когда дюбеля не выдерживают нагрузки. Чаще всего их используют при монтаже на плотные поверхности. Однако существуют виды анкерных креплений, предназначенные для фиксации тяжелых конструкций и к пористым основаниям.

Анкеры применяют при монтаже:

• Потолки на подвесах, люстры, светильники, полки, крепления.
• Трубопроводы, вентиляция, электрические кабели и распределительные щиты относятся к инженерным системам.
• фасадов, оконных и дверных рам
• Строительные материалы: балки, колонны, каркасы, фундаменты.
• Перекрытия, барьеры, сигнальные устройства, указатели.
• Системы отопления, водоснабжения, кондиционирования и противопожарной защиты.
• Мебель, шкафы, стеллажи, техника для дома и производства.
• Спортивные объекты, детские игровые зоны, тренажёры.
• Козырьки, крыши, антенны, мачты, фотоэлектрические панели, ветряные генераторы.
• рекламных конструкций, баннеров
• лестниц, перил, решеток, ограждений

Некоторые типы анкеров можно демонтировать или заменить без нарушения основания. Это полезно при ремонте, смене обстановки, кратковременной фиксации.

Как работает анкер

Название взято из немецкого слова «anker», что переводится как «якорь». Принцип работы изделия аналогичен работе настоящего якоря: он крепится к дну моря и удерживает судно, точно так же изделие застревает в основании и не перемещается.

Анкеры делят на механические и химическиеСуществует множество вариантов первого типа, но принцип работы у всех практически одинаковый.

• Основа может быть забитым гвоздём, шпилкой с метрической резьбой или болтом.
• Для крепления используются торцевые головки болтов, гайки с прижимными шайбами на шпильках и шляпки гвоздей, которые могут быть плоскими или иметь специальные элементы, например кольцо или ушко.
• Распорные элементы — муфты, втулки, гильзы.
• Разделяющая часть — это съёмная конусная гайка, увеличение / клин на конце шпильки или гвоздя.

Есть несколько способов объединить эти детали.

Механические анкеры удерживаются за счет расширения внутри стены. Для этого их помещают в предварительно сверленное и очищенное отверстие, после чего вкручивают или забивают. При этом втулка, гильза или муфта изделия распираются, что формирует крепкое соединение за счет трения и давления.

Хим. анкера крепятся благодаря клею. Клей заполняет пространство между основанием и шпингалем, а после застывания создает надежное соединение.

Виды анкеров и как они выглядят

По установке анкера разделяют на химический и механический способы. Механические, в свою очередь, бывают винтовыми и ударными.

По принципу работы изделия похожи, но конструкция, прочность и назначение различны. В описании представлены распространенные виды с характеристиками и изображениями.

Клиновые

Для прочных и твердых материалов, например, при креплении в бетоне, наиболее востребован — клиновые анкерыОтличаются тем, что не имеют гильзы, а вместо неё — малая муфта, обеспечивающая прочность при завинчивании.

Кроме распорной муфты, изделие включает:

• Штифт с наружной резьбой и конусным окончанием.
• шайбы и гайки

Что можно крепить:

• Мощные сооружения и машины из бетона и камня.
• деревянные детали с бетонной базой
• металлические конструкции, колонны, стойки
• ограждения, остекление
• строительные леса, растяжки
• отопление, водопровод, вентиляцию
• Детали для подъемников, элементы монтажа технических сетей

При завинчивании гайки муфта касается конуса, расширяется и плотно прижимается к стенкам отверстия. Изготавливают крепежи из различных видов прочной стали. оцинкованной, нержавеющей, кислоупорной, углеродистой с оцинкованным покрытием. Зачастую добавляют антикоррозийное напыление.

Преимущества:

• выдерживают большой вес
• справляются с вибрациями и нагрузками с изгибом
• не ржавеют
• устойчивы к высоким температурам
• представлены в разных размерах и длинах

Недостатки:

• одноразовые
• не для пустотелой или рыхлой основы

Распорные

Второй по востребованности метод закрепления массивных сооружений в монолите — распорный анкерИзбираются в случаях, когда требуется высокая грузоподъемность и стойкость к колебаниям. Возможны два варианта. анкерный болт и шпилька с гайкойФотография и таблица ниже помогут разобраться в различии.

Два вида изготовляют из стали, покрывая цинком для защиты от коррозии. Иногда используют нержавеющую сталь для большей прочности и долговечности.

Незаменим для крепления:

• К кирпичу, бетону и камню крепятся тяжёлые и среднетяжёлые конструкции, такие как металлические и деревянные.
• подвесных потолков, лестниц, перил
• Системы, включающие трубы, кабельные трассы и вентиляцию.
• оборудования
• несущих элементов

В подготовленное отверстие устанавливается изделие, после чего затягивается гайка. В результате втулка надевается на клиновидный конец или конусный винт, увеличивается в размере и плотно прижимается к стенкам. Этим достигается прочное соединение.

Преимущества:

• простота, скорость монтажа
• стабильное соединение в любых основаниях
• большая несущая способность
• При аккуратном демонтаже без повреждений можно переустановить.

При сильном затягивании резьбу анкерного болта можно повредить.

Двухраспорные

Подвид держателя из предыдущего пункта — двухраспорный анкер. Принцип работы аналогичный, но у него сразу две распорные втулки. Втулки обеспечивают глубокое и равномерное распределение нагрузки. Анкер пригоден только для плотных оснований, таких как полнотелый кирпич и бетон.

Двухраспорный анкер применяют для фиксации:

• металлических и деревянных рам, перил, решеток
• навесных фасадов, остекления, каркаса
• балок, колонн, деталей фасада
• Оборудование и инженерные системы — станки, трубы, вентиляция.
• Преграды, знаки и опоры для монтажа на дороге.

При затягивании гайки шпилька тянет короткую втулку на конусную гайку, та останавливается и раскрывается. Длинная втулка на нее наползает и тоже распирает резьбу. Это создает фиксирующее расширение сразу в двух местах.

Преимущества:

• Подходят для монтажа в бетон, кирпич, камень.
• устойчивы к динамическим нагрузкам
• При бережном разбирании возможно повторное использование.

Минусы:

• Цена выше, чем у стандартного распорного анкера.
• не для пористых оснований

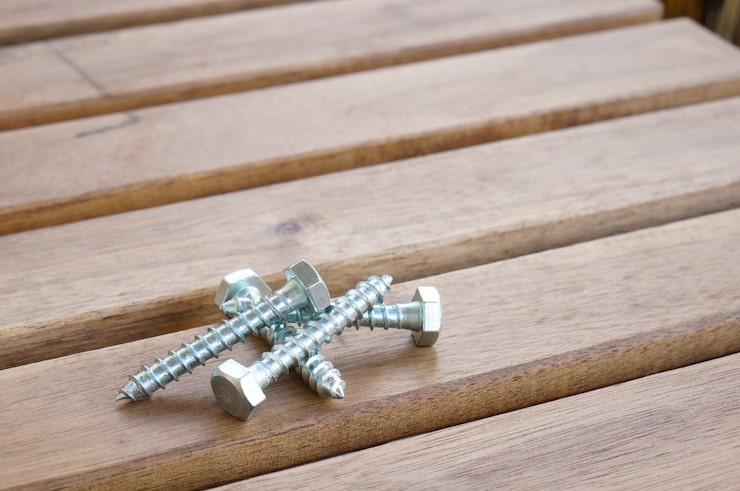

Анкеры-шурупы

Разделяют по типу основания на анкерные шурупы по бетону и для газобетонаГлавное отличие от обычных шурупов — монтаж прямо в основание без использования дюбелей, гильз или клея. Обеспечивают прочное скрепление без расширения за счет винтажной резьбы. Особенной популярностью пользуются в жилом строительстве.

Сформированы из металлического стержня с крупной острой резьбой, головка присоединяется к отвертку или шестигранникПроизводят из углеродистой или нержавеющей стали с защитной отделкой. гальваническим или термодиффузионным цинком.

Удобны для монтажа:

• тяжеловесных конструкций к бетону, газобетону
• Ступени, поручни, подвесные перекрытия, металлические конструкции.
• В сложных ситуациях при возведении зданий и ремонтных работах

Анкер-шуруп фиксируется, создавая при закручивании собственную резьбу в отверстии.

Плюсы:

• быстрая и удобная установка
• выдерживает большой вес
• подходят для пористых и пустотелых оснований

Минусы:

• Использование в повторном закручивании не рекомендуется, так как резьба деформируется, что уменьшает прочность соединения. Под нагрузкой оно может разрушиться.
• Требуется максимально точное определение типа бура.
• Мог бы поцарапать край отверстия.

Анкер Молли

Второй названием — MOLLY, иногда прозванной бабочкой. Служат для фиксации в листевой продукции: гипсокартоне, ДСП, плитах OSB, фанере.

Составляющие части:

• болт с цилиндрической головкой под отвертку
• упорная гайка с шипами
• Металлическая обойма с раскладывающимися «крыльями» и резьбовым участком вместо конической гайки.

Пригодны для монтажа:

• Полок, подвесные шкафы, светильники, карнизы.
• Ванная с зеркалами, аксессуарами и декоративными элементами.
• розеток и электрощитов
• кабель-каналов, проводки, электроарматуры

Анкеры Молли Работают по распорному принципу. При закручивании часть с резьбой подтягивается выше по болту, из-за чего металлические крылья разжимаются по ту сторону стены.
Упираются в листовой материал с внутренней стороны — это не позволяет анкеру вырваться обратно. Врезающаяся шипами в материал упорная гайка не дает ему провернуться.

Увеличенная площадь опоры позволяет креплению выдержать нагрузку даже на нестабильном основании.
Чем больше площадь «крыльев», тем выше прочность конструкции.

Плюсы:

• Надежно удерживают во время работы с хрупкими изделиями.
• не требуют приложения грубой силы
• не проворачиваются

Минусы:

• не для больших нагрузок
• не для плотных и слишком толстых оснований
• не ставят повторно

Анкер-бабочку обычно изготавливают из оцинкованной стали или прочного нейлона. Стальные конструкции рассчитаны на большие нагрузки, а пластиковые — подходят для работы с мягкими поверхностями.

Разжимные

Разжимные анкеры – это изделия, разжимающиеся внутри отверстия при завинчивании. Служат для крепкого соединения без глубокого вкручивания.

Главный представитель этого типа — анкер-гильзаИзготовляют ее из высокопрочной стали с цинковым покрытием, чтобы предотвратить коррозию. В влажной или агрессивной среде применяют нержавеющую сталь. Крепеж состоит из разжимной гильзы и конусной гайки внутри нее.

В комплекте с анкером или по отдельности можно приобрести болты, шпильки с гайкой и шайбами.

Подходит для установки:

• тяжелых конструкций на твердые стены
• ограждений, перил, деталей из металла
• несущих элементов и оборудования
• инженерных систем, габаритных рам

В предварительно сделанное отверстие устанавливают гильзу. В нее помещают болт или шпильку и закручивают. При этом основа анкера входит в резьбу конусной гайки и затягивает ее под лепестки, из-за чего те раскрываются в стене.

Плюсы:

• высокая несущая способность
• долговечное скрепление
• стойко переносят динамические нагрузки
• При бережном разбирании детали могут быть использованы повторно.

Среди минусов:

• Подходят только для плотных поверхностей, не подходят для пористых, лиственных или имеющих полости.
• Установка требует больше времени, чем другие виды.

Складные пружинные

Еще один подвид разжимного типа — складные пружинные анкерыКак и анкера Молли, необходимы для крепления лёгких конструкций к тонким пустотелым материалам, таким как гипсокартон и ориентировано-стружечные плиты.

Конструкция включает:

• металлические или пластиковые складывающиеся крылья
• Рычаг для разведения крыльев после выхода из проёма.
• Винт с цилиндрической головкой для отвёртки или торпеды.
• гайку с прижимной шайбой

Складные пружинные крепежи производят из пластика, оцинкованной и нержавеющей стали. Металлические модели способны выдержать большую нагрузку, пластиковые — проще установить в гипсокартон.

Покупают для крепления:

• декоративных элементов
• осветительных приборов на потолок
• кабельных лотков, коробов, воздуховодов
• сантехнических, вентиляционных систем

Принцип действия состоит в раскрытии крыльев за перегородкой из пустотелого материала. При проталкивании крепежа сквозь монтажное отверстие его элементы складываются. После прохождения пружина автоматически расправляет крылья, которые прижимаются изнутри к поверхности.

Плюсы:

• простой и быстрый монтаж
• Конструкции надежно крепятся на соответствующих основаниях.

Минусы:

• не выдерживают большого веса
• не для многократного использования
• только для листовых материалов

Рамные

Рамный анкер Предназначен для креплений профильных конструкций и ситуаций, требующих плавной регулировки затяжки без ударного воздействия и риска смещения конструкции. Состоит из винта с головкой под отвертку, распорной втулки и конусной гайки. Изготавливается из оцинкованной или нержавеющей стали.

Удобен для монтажа:

• мебели, шкафов, стеллажей к стенам
• оконных и дверных рам
• деревянных балок, реек, направляющих
• фасадных, монтажных профилей

В профиле и основании просверливаются отверстия. Изделие устанавливается и шляпка затягивается отверткой. Этим подтягивается конусная гайка, расширяя распорный элемент, крепко прижимаемый к стенкам.

Плюсы:

• Надежное крепление в бетоне и кирпиче.
• Регулировка затяжки возможна плавно, без угрозы повреждения профиля.
• подходят для сквозного монтажа

Минусы:

• не для пустотелых стен и потолков
• Необходимо провести точную разметку и выбрать бур.
• Сборка этих элементов менее проста, чем у других видов, вследствие чего их рециркуляция встречается нечасто.

Латунные

Для монтажа лёгких конструкций, инженерных систем, мебели и в электротехнике применяют латунные анкеры.

Латунный анкер представляет собой гильзу с наружными насечками и внутренней резьбой. Для крепления не нужен забивной штырь: фиксация обеспечивается затягиванием болта, который прижимает стенки анкера, вызывая его распирание в отверстии. Насечки на корпусе предотвращают проворачивание.

Латунные анкеры используют для фиксации:

• подвесных конструкций и элементов интерьера
• кабеленесущих систем и лотков
• розеток, распределительных коробок
• небольшого сантехнического оборудования

Плюсы:

• Имеют универсальность в работе с резьбовыми деталями любых видов.
• обеспечивают быструю и простую установку
• корпус из латуни устойчив к коррозии

Минусы:

• не для большого веса
• не для пустотелых и рыхлых оснований
• одноразовые
• Требуется полное соответствие диаметров анкера и отверстия.

Регулируемые

Компенсаторы усадки, также известные как анкерные болты регулируемого размера, часто применяют в деревянных строениях, например, в срубах. Иногда их используют при кладке из камня, кирпича или блоков.
Регулярное подкручивание крепежа компенсирует естественную усадку сооружения и повышает его устойчивость.

Регулируемый анкер включает:

• стержень с резьбой
• Одна из опорных площадок может перемещаться, а вторая – нет.
• шайбу и гайку для регулировки высоты

Регулируемый анкер позволяет изменять высоту после монтажа. Для этого потребуется:

• дрель-шуруповерт
• саморезы по дереву
• гаечный ключ

Проиллюстрируем процесс монтажа и регулировки такого изделия на примере деревянных построек.

Зафиксируйте неподвижную опору на балку-основу с помощью шуруповерта и саморезов для древесины, вкрутив их через предусмотренные отверстия в металлическом основании.

На резьбовую шпильку поставьте гайку, далее — прижимную шайбу и подвижную площадку.

Балкой, требующей регулировки, закрепите шуруповертом с саморезами к подвижной площадке.

Чтобы изменить высоту шпильки, используйте гаечный ключ. Закрутив гайку, вы понизите верхнюю балку. Открутив ее, поднимете. Выберите нужную высоту.

Из оцинкованной или нержавеющей стали делают такие крепления, чтобы защитить их от ржавчины во время установки снаружи или в сырых помещениях.

Преимущества:

• Способствуют выравниванию строений и защищают от деформации.
• увеличивают срок службы крепления
• Ремонт и обслуживание домов обходятся дешевле.

Недостатки:

• сложные в установке, требуют квалификации
• высокая цена
• необходимо постоянное обслуживание

Забивные/ударные

Забивной анкер Это небольшая обойма из стали или латуни с разрезами по оси. На одном конце отверстие с резьбой для шпильки, на другом — клин и прорези, которые при завинчивании раскрываются и образуют распорные лапки. Внешние насечки в виде сетки улучшают сцепление.

Схожи по виду с латунными, но отличаются способом установки. Подходят для небольших весов, обычно для электро- и водопроводных систем в толстых стенах из прочных материалов.

Применяют для фиксации:

• Потолков на подвесах, осветительных приборов, указателей, рекламных щитов.
• оборудования, металлоконструкций
• тяжелых инженерных коммуникаций и вентиляции
• мостов, опорных стен

Во время установки гильзу помещают в просверленное отверстие. Затем в нее ставят штырь и забивают его ударом. В результате клин смещается и открывает распорную часть изнутри. После этого в место штыря устанавливают болт или шпильку с любой головкой, затягивают гайку.

Плюсы:

• Совместимы с болтами, шпильками, крюками и прочими крепежными элементами.
• требуют небольшой глубины сверления

Минусы:

• не допускают многократное использование
• не для пустотелых или рыхлых оснований
• Неправильная установка может привести к повреждению материала.
• Неправильная установка может повредить материалы, чувствительные к точности сверления. соосности

Анкер-клин

Еще один вариант забивного подтипа — анкер-клинПредназначен для надежного крепления нетяжелых изделий к стенам и потолку.

Состоит из:

• шпильки с расширением на конце
• наружной шляпки
• клина для распора

Выбирают для монтирования:

• натяжных потолков, тяжелых люстр
• Металлических балок, прорезиненных лент, уголков.
• вентиляционных каналов, решеток
• кабельных систем

Принцип действия заключается в забивании изделия в ранее просверленное отверстие. Удар молотка приводит к тому, что клин скользит по шпильке, увеличивая толщину её конца, создавая тем самым прочное соединение.

Производство анкер-клинов осуществляется из оцинкованной стали, не склонной к коррозии. В отдельных случаях применяют желтопассированное покрытие, увеличивающее стойкость к внешним факторам.

Преимущества:

• быстрый и простой монтаж
• надежная фиксация в твердых материалах

Недостатки:

• не для пористых или пустотелых оснований
• тяжело демонтировать для повторного использования

Гвоздевые

В процессе массового производства для ускоренной фиксации используют гвоздевой анкер.

Основные части:

• втулка с распорной частью
• Внутри втулки расположился гвоздь, однако с конической, а не острой, частью.

Изготавливают из оцинкованной или нержавеющей стали для защиты от коррозии, что позволяет применять их в помещениях и на улице.

Покупают для фиксации:

• монтажных реек, профилей
• подвесных потолков, светильников
• вентиляционных и противопожарных систем
• кабельных лотков, перфоленты

Изделие опускают в отверстие. Удар молота заставляет гвоздь с коническим кончиком продвинуться дальше в втулку, что расширяет её и плотно прижимает к базе.

Плюсы:

• монтаж без гаечных ключей
• стабильная сцепка при небольшой глубине
• Применение при малом пространстве.

Минусы:

• не для пустотелых или рыхлых материалов
• Является легче, чем другие виды.
• одноразовые

Потолочные

От других забивных вариантов потолочный анкер Отличительная черта — ушко на шпильке. Предназначено для крепления подвесных конструкций к потолкам из прочных материалов. Изготавливается в основном из оцинкованной стали: материал долговечный и устойчив к коррозии.

Состоит из:

• Гвоздь с кольцом в одной части и клином в другой.
• распорной муфты

Покупают для монтажа:

• инженерных систем
• осветительных приборов
• кабельных трасс, тросов

Удар молотка по головке изделия заставляет верхнюю часть шпильки смещаться вниз, что толкает муфту на клиновый конец. Расширяясь, муфта фиксируется в потолке.

Преимущества:

• стойкое соединение в твердых материалах
• Простое и удобное крепление с помощью отверстия.

Недостатки:

• Работа требует высокой точности при подборе бур и процессе сверления.
• не для пустотелых и пористых баз
• одноразовые

С кольцом или крюком

Типы анкеров с особым дизайном наконечника — это варианты крепежной головки, а не отдельный вид анкеров. Головка может быть кольцом, крюком, буквой «С» или карабином. Такой формат используют при монтаже объекта на подвесе: на веревке, цепи, тросе или через проушину, когда объект не крепится плотно к поверхности.

Как устроен такой анкер:

• наружная часть для подвеса
• Элемент крепления любого вида: клиновой, распределительный или отводящий, забивной.
• фиксирующая гайка с прижимной шайбой

Выбирают для подвеса:

• светильников, люстр, кабельных трасс
• декоративных элементов, оборудования на цепях
• Сетки, флаги, вывески, баннеры.
• спортивного инвентаря, турников, груш
• DUCTS, CONDUITS, AND VENTILATION SYSTEMS.

В подготовленное отверстие устанавливают анкер, подходящий по типу. РасAPOREная часть удерживается в стене, а подвесной элемент выступает наружу. Получается крепкая и надежная фиксация.

Преимущества:

• Можно крепить к стенам, потолкам и наклонным поверхностям.
• большой выбор форм
• удобное подвесное крепление
• Быстро и легко снимается и устанавливается объект.

Недостатки:

• Видимы невооружённым глазом и портят внешний вид помещения.
• Способность выдерживать большие нагрузки не всегда гарантирована — многое зависит от качества материала основы и конструкции самого анкера.

Химические

Химический анкер — крепеж, который закрепляется не за счет распора, а с помощью клеящего состава. Подходит для креплений с высокой нагрузкой, особенно при вибрации, в пористом или повреждённом материале.

Химические анкеры бывают в формате тубы (картриджах) и в виде капсулДля больших объемов сначала проделывают отверстие, после чего закладывают его составом. пистолета Вставляют металлическую основу, а капсулы удобнее использовать единожды: их сразу размещают в отверстии до монтажа анкера.

В пористых материалах, таких как щелевой кирпич, в проемы устанавливают особенные сетчатую гильзу — Она препятствует мгновенному просачиванию клея в трещины. При заполнении ее смесью и размещении… шпильку для химсоставаКлей просачивается сквозь отверстия и твердеет таким образом.

В ситуациях без высоких или переменных нагрузок химические анкеры подходят для укрепления повреждённых оснований крепежей, которые не подлежат замене. Их также часто используют в важных строительных работах для дополнительной фиксации, например при реконструкции зданий.

Плюсы:

• высокая несущая способность
• Не вызывают напряжений в основании, в отличие от штыревых конструкций.
• Спроектированы для установки у края основания.
• не повреждают материал при установке

Минусы:

• высокая цена
• требуют строгого соблюдения технологии
• Влияние температуры и влажности на монтаж.

Как выбрать анкер для бетона

При выборе механического вида крепления стоит определить, в каких стенах или потолках будет выполняться работа. В жилых помещениях чаще всего применяют анкера в бетоне, так как этот материал широко используется в строительстве. Бетон хорошо выдерживает нагрузку на сжатие — когда на него давят. В таких местах можно устанавливать любые анкеры.

При растяжении, когда давление тянет основание в разные стороны, бетон выдерживает нагрузку примерно в десять раз хуже. Места такого типа называют «растянутыми зонами», их отличает наличие трещин. Трещины снижают несущую способность крепежа, поэтому монтаж любого анкера в них невозможен.

Для бетона под натяжением необходим механический тип анкера с допусками и сертификатами. Хорошо подходят клиновые анкеры класса BZ, BZ A4, BZ HCR. Установить их можно даже в основу с трещинами до 0,3 мм.

Обратите внимание на класс прочности бетона: механические способы задействуемы лишь при классах, превышающих C20/25.

Тип и степень нагрузки

Максимальное усилие, которое крепеж может выдержать, не повредив опору и не отсоединившись от неё под давлением. Это указывает на допустимую массу для крепления.

В повседневной жизни удобнее ориентироваться на нагрузку в килограммах, обозначенную как «кг» или «кгс». Иногда производители указывают ее в килоньютонах — кН. Для перевода одной единицы в другую используйте приблизительное соотношение:

1 кН ≈ 100 кгс

Если в характеристиках анкера написано, что он выдерживает 2,5 килоньютонов, то это приблизительно равно 250 килограммам на килограмм-сила.

Выделяют два основных типа нагрузки:

• В случае растяжения — при вытяжении крепления из бетона под воздействием нагрузки.
• Приitudinalный сдвиг возникает при натяжении изделия по направлению к поверхности под воздействием нагрузки, прикреплённой к нему.

В повседневной жизни интереснее первый тип. Таблица нагрузок для разных анкерных изделий диаметром 8 мм в универсальном бетоне В20/25 без трещин может помочь с выбором подходящего варианта.

Помните, что эти значения приблизительные. Прочность изделия зависит ещё от многих факторов:

• производителя
• Прочность бетона и наличие трещин.
• требованиям — например, сухой бетон и влажный
• соблюдения технологии

Таблица и примерная нагрузка помогут подобрать подходящие анкера для бетона. Остаётся только уточнить их характеристики.

Выбор анкера по размеру

Для получения прочного крепления важно выбрать деталь по диаметру, длине и глубине посадки.

Диаметр анкера определяется весом сооружения.

• Для навесных полок, карнизов и зеркал подойдут крепежи М6 или М8.
• Для громоздких шкафов, водонагревателей, металлических конструкций — резьба М10 и более крупная.

Выбор сверла для перфоратора определяется диаметром.

• М6 — сверло 6–8 мм
• М8 — сверло 8–10 мм
• М12 — сверло 12–15 мм

Слишком узкое или большое отверстие недопустимо. В первом случае гильза/втулка либо не пройдет, либо деформируется. Во втором — будет болтаться и может не зафиксироваться.

Длина анкера определяется материалом стены и толщиной детали, требующей фиксации. Крепеж должен проходить сквозь настенный элемент и погружаться в основание не менее чем на 40 мм (для бетона). При работе с рыхлыми материалами, такими как газобетон или пустотелый кирпич, изделие устанавливается еще глубже.

Для надежного размещения крепежа дополнительно к требуемой длине отверстия следует прибавить 3–5 мм.

• 6×25 мм — сверлим на глубину 28–30 мм
• 8×30 мм — 33-35 мм
• 12×50 мм — 53–55 мм

Глубина посадки определяет, насколько глубоко анкер устанавливается в основании.

• в бетон — минимум 40 мм
• В массив из кирпича или блока углубление должно быть не менее 50 мм, а при рыхлом материале – глубже.
• В поры стены применяются химические растворы.

Таблица предназначена для подбора размера забивного анкера. Данный крепеж часто применяется при работе с бетоном и подходит для решения многих бытовых вопросов. При сомнениях в правильности выбора лучше взять изделие на размер больше.

При подборе обратите внимание на условия эксплуатации. В сухих помещениях допустимы механические изделия из любой стали, химические же — любого состава.

В условиях повышенной влажности и на улице выбирайте изделия из нержавеющей или оцинкованной стали. Применяйте клеящие составы, стойкие к температурным колебаниям и влаге.

Как пользоваться анкерами

Прочность скрепления в большой степени определяется точностью монтажа. Существуют различные технологии для механических и химических видов анкерных соединений. Рассмотрим оба варианта.

Внимательно изучите инструкции производителя по установке крепёжных деталей. Несоблюдение этих указаний может привести к снижению эффективности и возникновению угроз безопасности при эксплуатации.

Механические

При установке анкеров необходимо учитывать расстояние между элементами и до края основания.
Если разместить их слишком близко друг к другу или к концу стены, бетон может треснуть, а крепление разрушиться под нагрузкой. Это особенно важно при работе с большими конструкциями, в условиях растягивающей нагрузки или в старом слабом бетоне.

Для предотвращения затруднений следует придерживаться предлагаемых интервалов.

• Расстояние между крепежами должно быть не меньше трех-четырех диаметров изделия. Например, при диаметре изделия 10 мм минимальное расстояние между отверстиями составляет 30–40 мм.
• Расстояние до кромки должно быть от пяти до десяти диаметром. Например, если анкер имеет 10 мм в диаметре, отступьте как минимум 50 мм.

При растягивании бетонных конструкций с трещинами увеличивайте указанные расстояния на 1,5 раза.

Для монтажа механического анкера вам понадобятся:

• перфоратор с буром по бетону
• строительный пылесос, компрессор или насос для продувки — любой инструмент для удаления пыли и частиц после сверления
• шуруповерт с торцевой головкой или рожковый гаечный ключ
• молоток
• щетка для прочистки отверстий

Вначале следует подготовить рабочее пространство. Удостоверьтесь в том, что поверхность будет ровной и прочной. Проведите очистку её от пыли и мусора.

Выберите сверло по размеру и установите его в перфоратор, затем просверлите отверстие под прямым углом к поверхности.

Проверьте отверстие на предмет загрязнений. Сначала очистите его щеткой, затем используйте пылесос, компрессор или насос для продувки и удаления остатков материала.

Вставьте анкер в стену. При необходимости постучите по нему молотком. Будьте осторожны, чтобы не испортить изделие.

В случае использования ввинчиваемого типа затяните его до плотного прилегания с помощью шуруповерта с торцевой головкой или гаечного ключа. В случае с анкером ударного типа забейте шпильку.

Химические

Клей особенно реагирует на условия.

• размеру диаметра отверстия
• полнотелости/пустотелости основания
• времени застывания

Температура также имеет значение: при холоде некоторые химические составы не работают должным образом. Смесь может не затвердеть, что сделает крепление слабым. В подобных ситуациях лучше использовать механические анкера или специальные химсоставы, предназначенные для низких температур. Следуйте инструкции и рекомендациям производителя.

Выберите сверло диаметром на 2–4 мм больше диаметра шпильки и просверлите отверстие той же глубины, что и длина шпильки. При работе с кирпичом или пустотелыми материалами не используйте ударный режим.

Удалите из отверстия пыль и остатки материала, сначала используя щетку, затем — компрессор, насос для продувки или пылесос. Повторяйте операцию 2–3 раза.

При работе с пористым материалом, например, сотовым кирпичом, в данном этапе установите сетчатую гильзу.

Соберите клей. Вставьте картридж в пистолет. Клей двухкомпонентный: сначала в трубке возможно недостаточное перемешивание, и клей не затвердеет. Выдавите примерно 15-20 см состава на любую поверхность для его удаления после застывания.

Поместите насадку пистолета в самое низкое место отверстия и равномерно наполните его клеем. Вытаскивайте насадку плавно и медленно.

Вставьте шпильку и вращайте ее во время установки для равномерного нанесения клея. Излишки клея выйдут наружу — это допустимо. Немедленно удалите их. Проверьте, чтобы шпилька была установлена на нужной глубине.

После полного высыхания клея установите на стержень крепежный элемент и затяните гайку с шайбой.

Если применяете капсулу, действия отличаются. Внутри два компонента разделены: каждый в отдельном отделении. Для соединения и активации требуется воткнуть штифт — он раздробит капсулу и смешает состав. Это можно сделать неторопливо.

Выберите сверло подходящего размера для капсулы и просверлите отверстие нужной глубины, указанной в характеристиках анкера. Несоблюдение этого правила уменьшает крепость фиксации.

Прочистите отверстие щеткой, компрессором, насосом для продувки или строительным пылесосом, удалив пыль и крошки. Повторите процедуру несколько раз; это важно для качественного соединения.

Вставьте капсулу и убедитесь, что она полностью входит и не повреждена. На каждое отверстие предназначена одна капсула.

Вставте шпильку в перфоратор через шестигранную головку и вставьте его в отверстие. Включите перфоратор — шпилька проломит капсулу, а её компоненты соединятся.

Дождитесь полного отверждения состава, время указано на упаковке. Не перемещайте, не поворачивайте и не подвергайте нагрузке крепеж до тех пор, пока состав не наберет твердость. После этого установите закладной элемент и закрутите гайку с шайбой.

Специалисты дают несколько рекомендаций для создания надежного и долговечного химического анкера.

• Используйте статический смеситель при работе с тюбиками для правильного смешивания клея.
• После того как отверстие заполнится, немедленно установите шпильку, чтобы обеспечить прочность крепления.
• Выбирайте только те шпильки, которые рекомендовал производитель. Шпильки устойчивы к химическому составу и обеспечивают надежную фиксацию.

Часто задаваемые вопросы

Резюме

В качестве крепежа для подвеса массивных конструкций в прочных, пористых и ячеистых основаниях применяется анкер. Существует два его типа: химический и механический. Механические разделяются на винтовые, устанавливаемые закручиванием стержня с резьбой, и ударные, которые ставятся посредством забивания.

Встречаются разные конструкции анкерных болтов. Купить готовое изделие для бетона можно самостоятельно, выполнив следующие действия:

• Проведите оценку качества и состояния бетона.
• выберите разновидность анкера
• определите степень будущей нагрузки
• подберите подходящий размер

Установка анкера — самый важный этап. Для долговечной эксплуатации следуйте инструкциям производителя и советам из данной статьи. В случае затруднений запросите помощь у . специалистам.
